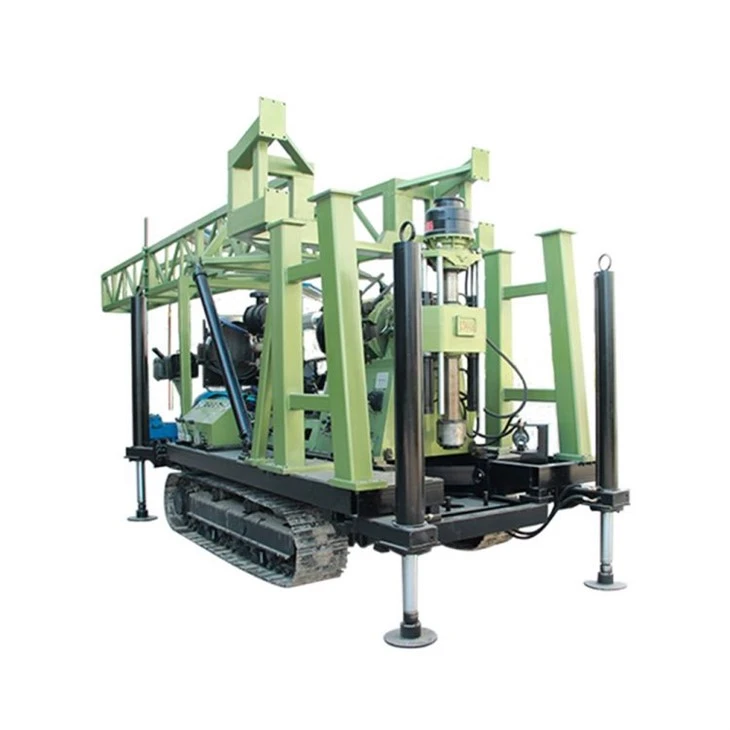

Geologische Kernbohranlage mit Raupe

XY-44Eine auf Raupen montierte Bohranlage ist eine Kernbohrausrüstung hauptsächlich für Diamant- und Karbidbohrungen, die hauptsächlich in der Geologie, Metallurgie, Kohle, Hydrologie, dem Maschinenbau und anderen Branchen eingesetzt wird und auch für die technische geologische Erkundung eingesetzt werden kann , flacher Öl- und Gasbergbau, Tunnelbelüftung, Entwässerung, hydrologische Brunnenbohrungen und Pfahlbau mit großem Durchmesser.

Anfrage senden

Download

Beschreibung

Spezifikationen

Technische Parameter		Spezifikation des Bohrrohrs (mm)	Bohrtiefe (m)
Inländisches Bohrrohr	Innen verdickter Typ	42	1400
		50	1000
		60	830
	Der Seilkern	55.5	1250
		71	1000
		89	800
DCDMA-Bohrgestänge		BQ-Bohrgestänge	1300
		NQ-Bohrgestänge	1000
		HQ-Bohrgestänge	750
		PQ-Bohrgestänge	420
	Außenverdickungstyp	60	800
		73	500
		89	300
Bohrwinkel		0 Grad -360 Grad
Motor	Modell	Leistung	Geschwindigkeit
Motor	Y225S-4	37 kW	1480 U/min
Dieselmotor	CA4110	81 kW	2800 U/min
Gyrator
Typ: hydraulische Vorschubmaschine mit Doppelzylinder, Rotationstyp
Durchmesser der Vertikalen		Ø93mm
Welle durch Loch
Vertikale Spindelgeschwindigkeit
Vorwärtsdrehung (U/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
Rückwärtsgeschwindigkeit (U/min)		63/198
Max. Drehmoment der vertikalen Welle		8000N·m
Vertikaler Strich		600mm
Max. Schwerkraft der vertikalen Achse		125KN
Max. vertikaler Wellendruck		90KN
Hissen
Typ: Planetengetriebe, Griffbremse
Drahtseildurchmesser		φ18,5 mm
Kapazität des Trommeldrahtseils		95 m (sieben Schichten gewickelt)
Max. Hubkraft eines Einzelseils		45KN
Hubgeschwindigkeit des Drahtseils
Lineargeschwindigkeit der Trommel (m/s)		0.7-2.68 m/s (zwölf Stufen)
Die Kupplung
Typ: spezielle trockene Einscheiben-Reibungskupplung für Kraftfahrzeuge
(kombiniert mit 6T46-Getriebe)
Das hydraulische System
Der Systemdruck
Der Nenndruck		20 MPa
Der höchste Druck		25 MPa
Kapazität		20 ml/U
Regalabschnitt
Typ: Kufentyp (mit Gleitbasis)
Rig-Rückschlag		460mm
Lochabstand		260mm
Abmessungen (LBH)		355022003100mm
Gewicht des Rigs (mit Motor)		6300 kg

Produktdetails

Markenname: Miningwell
Mindestbestellmenge: 1 Satz
Verpackungsdetails: Standard-Exportverpackung
Lieferzeit: 15-20 Tage
Zahlungsbedingungen: L/C, T/T, Western Union

XY-44Hauptmerkmale einer Crawler-Gesteinskernbohrung

1. Mit mehr Drehzahlstufen (12 Vorwärts- und 2 Rückwärtsgänge) und einem angemessenen Drehzahlbereich sowie einem Drehmoment bei niedriger Drehzahl (bis zu 8000 Nm) eignet es sich nicht nur für Legierungs- und Diamantkernbohrungen, sondern auch für die technische geologische Erkundung , hydrologische Brunnenbohrungen und Fundamentpfahlbau.

2. Durchgangslochdurchmesser der vertikalen Welle (93 mm), hydraulischer Doppelzylindervorschub, langer Hub (bis zu 600 mm), starke Prozessanpassungsfähigkeit, besonders geeignet für Bohrrohr-Seilkernbohrungen (obere Kernbohrung) mit großem Durchmesser, was förderlich ist Verbesserung der Bohreffizienz.

3. Übernahme des Tsinghua Wanliyang 6T46-Getriebes, weitgehend abgestimmt auf Foton, JAC, Kaima, Wuzheng und andere LKW-Modelle. Ausgereifte Technologie, stabile Qualität, starke Überlastfähigkeit, Kundendienststationen und Zubehör im ganzen Land.

4. Das hydraulische Spannfutter besteht aus einer Scheibenfederklemmung, einem hydraulischen Zylinder, der ein hydraulisches Spannfutter mit automatischer Zentrierung und drei Hohlräumen freigibt.

5. Der hydraulische Aufbau umfasst eine Zahnradölpumpe zur Ölversorgung, die eine einfache Installation, Benutzerfreundlichkeit, minimalen Stromverbrauch, niedrige Öltemperatur und gleichmäßigen Betrieb gewährleistet. Dieses Gerät ist mit einer handbetriebenen Ölpumpe ausgestattet; Sollte der Motor ausfallen, bleibt die Handpumpe zum Herausziehen der Bohrinstrumente in den Hohlraum nutzbar.

6.Dieser Motor kann entweder mit dem FAW TIANCHAI 4110 (81 kW) Saugmotor oder der Guangxi Yuchai 4110 (105 kW) Turbovariante ausgestattet werden.

7. Das auf Raupen montierte Bohrgerät hat einen niedrigen Schwerpunkt, einen langen Verschiebeweg (460 mm), eine feste Befestigung und stabile Hochgeschwindigkeitsbohrungen.

8. Ausgestattet mit einem Antivibrationsmessgerät, das sich gut zur Kontrolle des Lochdurchmessers eignet. Weniger Lade- und Entladegriffe, flexibler Transport.

9. Es verfügt über ein Raupenfahrwerk und der Auslegerzylinderhub von 1,5 m kann automatisch beladen werden, was für Bewegung und Transport praktisch ist.

Hauptanwendung

Diese Kernbohrgeräte werden hauptsächlich in Bereichen wie Geologie, Metallurgie, Kohle, Hydrologie und Ingenieurwesen eingesetzt und eignen sich auch für die Geologie, die Erkundung von oberflächennahem Öl und Gas, die Belüftung von Bergwerkstunneln, Entwässerungssystemen, das Bohren hydrologischer Brunnen und den Bau großer Gründungspfähle.

Versand und Zahlung

Jedes Teil der Miningwell-Ausrüstung und jedes Bohrgerät wird einer strengen Ladungssicherheitsprüfung unterzogen, um die Sicherheit der Ladung im Container zu gewährleisten.

Unsere Zahlungsmethoden: Kreditkarte, L/C, T/T, Western Union, und wir unterstützen den Versand per Luft- und Seeweg.
