Small Down the Lochbohrung ist eine Bohrausrüstung, die die Hammerbohrtechnologie heruntergekommen ist. Es wird häufig in Bergbau, Fundamentverstärkung, Wasserbrunnen, Verankerungstechnik und anderen Feldern eingesetzt. Im Vergleich zu Fahrzeug- oder Crawler-Bohrläden weist die Bohrmaschine vom Typ Klammer eine einfachere Struktur und starke Mobilität auf und eignet sich für den Betrieb in kleinen Räumen oder in Bergen und Plattformen.
一 Was ist klein im Lochbohrung?

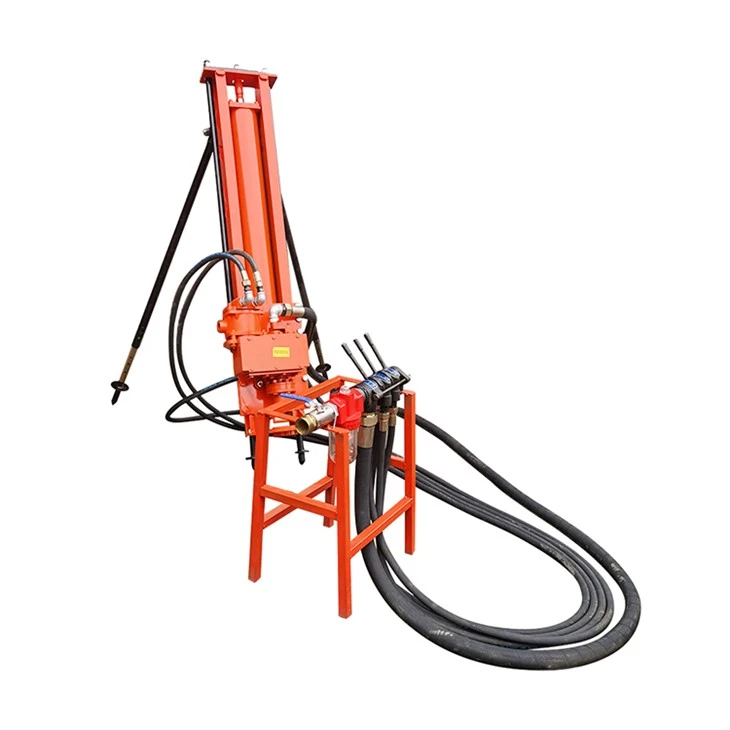

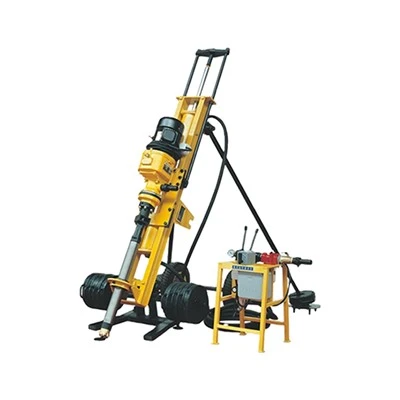

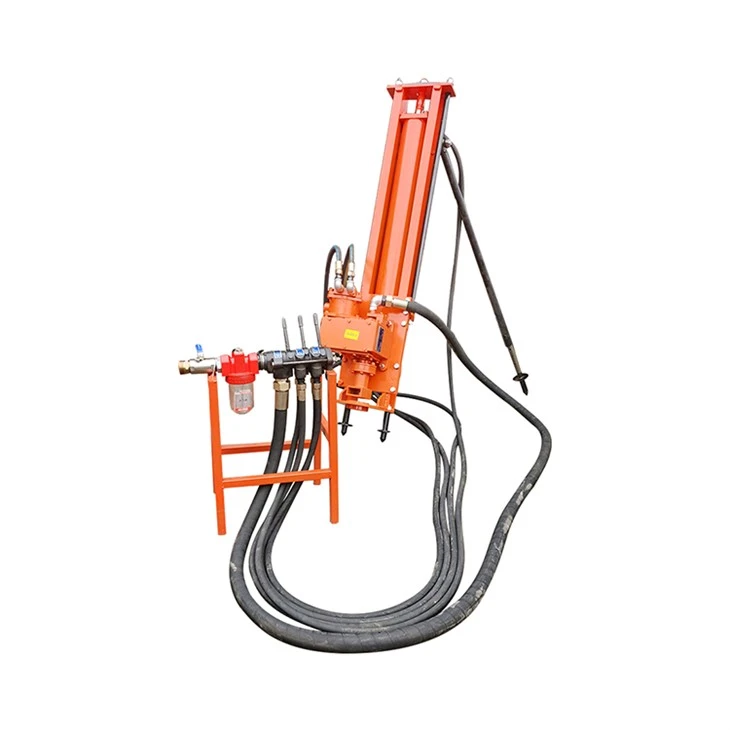

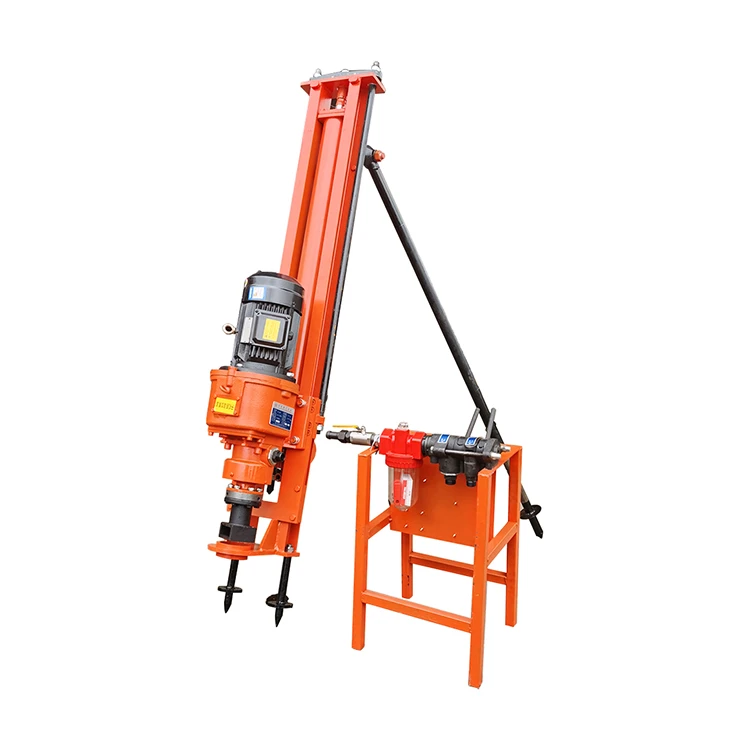

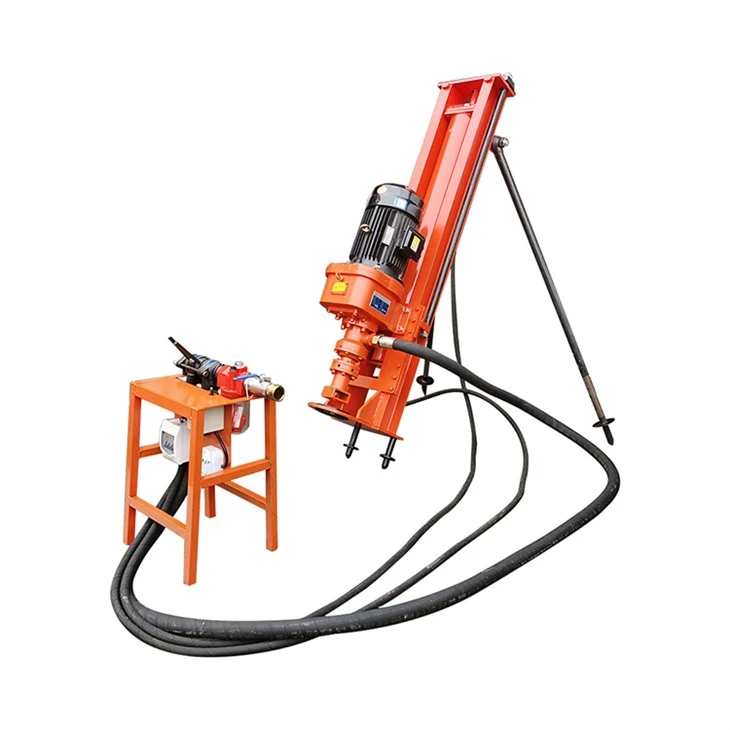

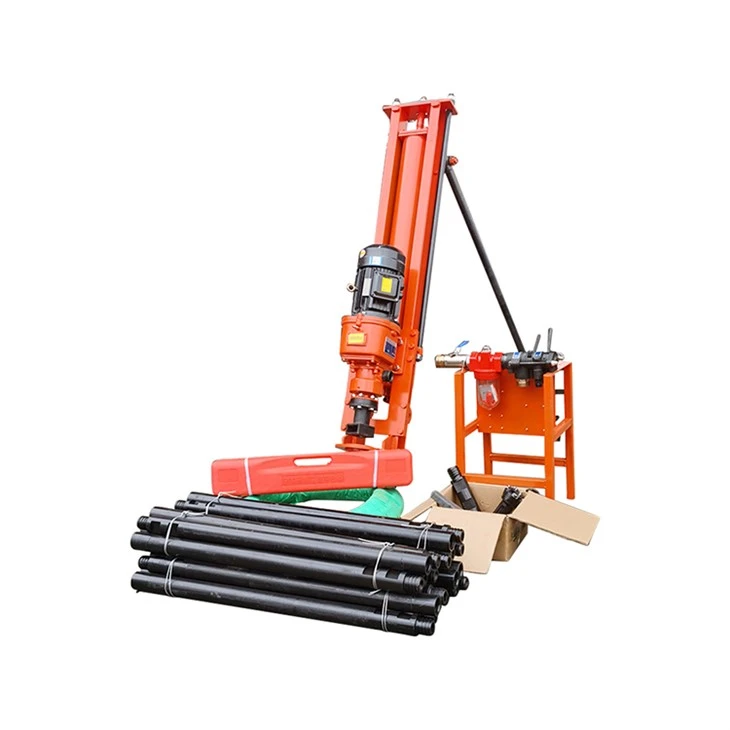

Kleine Down Die Lochbohrung ist eine Bohrausrüstung mit Stütze als Grundstruktur, die mit einem Stromversorgungssystem, einem Down-the-Loch-Hammer-Impact-Gerät, einem Antriebsmechanismus und einem Steuerungssystem ausgestattet ist. Sein Arbeitsprinzip ist es, Hochdruckluft zu verwenden, um den Hammer im Loch für ein effizientes Aufprallbohren zu fahren und mit dem rotierenden Mechanismus zusammenzuarbeiten, um das Gestein zu brechen und ein Bohrloch zu bilden.
2 Kleine Down die Lochbohrung strukturelle Zusammensetzung
Rack Körper (Klammer)
Es handelt sich normalerweise um einen Stahlkonstruktionsrahmen mit festen Beinen oder einer Schiebebasis, die manuell oder in einem kleinen Bereich eingestellt oder eingestellt werden kann. Es kann mit einem Hebelgerät ausgestattet werden, um die Bohrhöhe oder den Winkel (wie horizontale Bohrungen, schräge Bohrungen, vertikale Bohrungen) einzustellen.
DTH Hammer + Bit
Wird verwendet, um die Gesteinsformationen direkt zu kontaktieren und sie durch hochfrequente Auswirkungen zu brechen; Der Down-the-Loch-Hammer treibt den Kolben an, sich mit hoher Geschwindigkeit durch Druckluft zu bewegen.
Promotion Agency
Es wird normalerweise von einem Zylinder oder einer Kette angetrieben, die eine stabile Weiterentwicklung des Bohrwerkzeugs erreichen kann. Die Antriebskraft beeinflusst direkt die Bohrtiefe und Effizienz.
Rotierender Kopf (Power Head)
Es bietet eine Drehbewegung für das Bohrer und kooperiert mit dem Abwärtshammer, um den Felsen zu brechen. Die Antriebsmodi umfassen hydraulisch, elektrisch oder pneumatisch.
Luftquellensystem
Ein externer Schraubluftkompressor (z. B. 17 bar/24 bar, 10–30 m³/min) ist normalerweise erforderlich, um die für den Betrieb des Lochhammers erforderliche Druckluft bereitzustellen.
Steuerungssystem
Einschließlich Funktionen wie Antrieb, Drehung, Start und Landung, Winkelanpassung usw.; High-End-Modelle können mit optionaler drahtloser Fernbedienung oder elektrischer Steuerkonsole ausgestattet werden.
3 Hauptvorteile
Kompaktstruktur und flexibler Betrieb
Kleiner Fußabdruck kann in schmalem, steilen und unregelmäßigen Gelände verwendet werden.
Starke Anpassungsfähigkeit
Kann Hardgestein, weiche Gestein, lose Schicht und andere geologische Bedingungen bohren;
Kann für vertikale, schräge oder horizontale Bohrungen verwendet werden.
Niedrige Kosten
Die Herstellungs- und Transportkosten sind nicht niedriger als mit Fahrzeugen montierter Bohrungen.
Geeignet für kleine und mittelgroße Projekte oder lokale Projekte.
Einfache Wartung
Einfache Struktur, wenige Komponenten, leicht zu pflegen und zu warten;
Die meisten Teile sind sehr vielseitig und leicht zu ersetzen.
4 Typische Anwendungsszenarien
Bohrungen und Sprengen am offenen Punkt
Hang Ankerlochbohrung
Mikrowasser -Bohrbohrungen
BUISTION FOUNDION BRAUMEN
Geothermielöcher, kleine Pfahllöcher
5 Technische Parameterreferenz (Beispiel)
| Projekt |
Parameter |
| Bohrdurchmesser |
90–165 mm |
| Maximale Bohrtiefe |
30–60 米 (abhängig von der Gesteinsschicht und dem Luftvolumen) |
| Vorrückung Schlaganfall |
1.5–3 米 |
| Arbeitsluftdruck |
1,2–2,5 MPa (12–25 bar) |
| Luftverbrauch |
10–26 m³/min |
| Rotationsgeschwindigkeit |
0 - 80 U / min |
| Förderung der Kraft/Hebekraft |
3000–6000 N |
| Gesamtmaschinengewicht |
800–1800 kg (verschiedene Modelle) |
| Antriebsmodus |
Elektrisch / Diesel / pneumatisch |

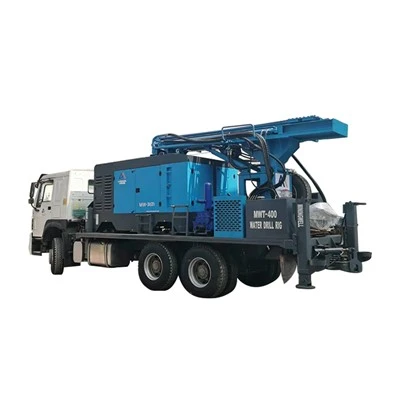

6 Vergleich mit Crawler/Fahrzeug, die DTH -Bohrer montiert haben
| Projekt |
Klein nach unten das Lochbohren |
Crawler die Lochbohrung hinunter |
Fahrzeug am Lochbohrer montiert |
| Kosten |
★★★★☆ |
★★☆☆☆ |
★☆☆☆☆ |
| Mobilität |
★★ ☆☆☆ (Handbuch/Gabelstapler) |
★★★★ ☆ (Track Drive) |
★★★★★ (Hochgeschwindigkeitsbewegung) |
| Anpassungsfähigkeit an den Arbeitsbereich |
★★★★★ |
★★★☆☆ |
★★☆☆☆ |
| Automatisierungsstufe |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
| Geeignet für Konstruktionsszenarien |
Kleinere Arbeiten/enge Standorte |
Mittlere und große Minen/flaches Land |
Mobiler Betrieb/Deep Well Engineering |
7 Schlussfolgerung
Der Down-the-Loch-Bohrer vom Typ Bracket ist eine wirtschaftliche, praktische und anpassungsfähige Bohrausrüstung, die für Projekte mit komplexem Gelände, begrenztem Bauraum oder begrenztem Budget sehr geeignet ist. Insbesondere bei der Konstruktion von Explosionen, der Ankerstütze und der kleinen bothermischen Wasserbohrungen hat das Bohrgerät vom Typ Bracket starke Vorteile mit seiner Flexibilität und hohen Kostenleistung gezeigt.
Wenn Sie spezifische Konstruktionsanforderungen (z. B. Lochdurchmesser, Tiefe, Gesteinsart) haben, kann ich das entsprechende Modell und die entsprechende Konfiguration für Sie empfehlen.
