一, was ist die Top -Hammeroberflächenbohrer?
Das Top -Hammeroberflächenbohrgerät ist ein Bohrgerät, das den Gesteinsbohrer auf der Oberseite des Antriebsstrahls befestigt, die Aufprallenergie durch die Bohrstange überträgt und mit dem Rotations- und Antriebssystem zusammenarbeitet, um den Oberflächenbohrbetrieb abzuschließen. Es eignet sich für harte Fels- und mittelgroße Hard -Gesteinsformationen und ist häufig verwendet in:
Bauton
Ausgrabung der Grundlage im Straßen- und Eisenbahnbau
Bohren in Steinfabriken und Steinbrüchen
Groß angelegte Infrastrukturprojekte wie Wasserkraftwerke
2, wie oberes Hammeroberflächenbohrgerät funktioniert
Top -Hammerbohrer arbeiten zusammen, um die Bohrvorgänge durch drei Hauptaktionen zu vervollständigen:
Auswirkungen:Die hydraulische Gesteinsbohrmaschine oben erzeugt eine hochfrequente Wirkung, die durch die Hohlbohrstange auf den Bohrer übertragen wird, um den Stein zu brechen.
Drehung:Das Bohrwerkzeug wird von einem unabhängigen Drehmotor angetrieben, um zu drehen, um mit dem Aufprall auf Schneiden zu kooperieren.
Antrieb:Das Antriebssystem wendet einen stabilen Druck nach unten zum Bohrbit aus, um ein kontinuierliches Felsbrechen zu gewährleisten.
Darüber hinaus ist das Bohrgerät mit einem Staubentfernungssystem, einem automatischen Stangenwechselsystem, einer Betriebskabine usw. ausgestattet, um eine höhere Effizienz und operative Sicherheit zu erreichen.
3, Hauptkomponenten der oberen Hammeroberfläche Bohrer Rig
Top-Hammer
Am vorderen Ende des Vorschubstrahls installiert, gibt eine Hochfrequenz-Auswirkungsenergie aus.
Normalerweise kann die Aufprallfrequenz hydraulisch angetrieben werden 2500-3000 Times\/Minute.
Futterstrahl
Wird verwendet, um die Bewegung des Bohrwerkzeugs zu unterstützen und zu steuern, und kann vertikal oder in einem Winkel eingestellt werden.
Bohrstangensystem
Unter Verwendung der T -Serie (wie T38, T45, T51) hohle sechseckige oder runde Stahlbohrstangen, die mit dem Felsbohrer verbunden sind.
Hydraulikleistungssystem
Bietet treibende Kraft für Steinbohrer, Antrieb, Rotation, Crawler usw.
Staubentfernungssystem
Entfernen von trockenem oder nassem Staub, Verringerung der Staubverschmutzung und Verbesserung der Sicherheit.
Reisegerät
Meistens Crawler -Typ, geeignet für robustes Gelände; Einige Modelle sind mit Rädern gerichtet.
Betriebssystem
Moderne Bohrstreifen sind mit einer Kabine, einer LCD -Steuerschnittstelle ausgestattet und unterstützen sogar die drahtlose Fernbedienung oder einen Fernbedienungsbetrieb.
4, obere Hammeroberflächenbohrer -Bohrer Vorteile und Merkmale
Schnelle Bohrgeschwindigkeit
Häufigkeit mit hoher Auswirkung und konzentrierter Energie, geeignet für harte Gestein.
Qualität der hohen Perforation
Stabiler Bohrlochdurchmesser und geringe Ablenkung, förderlich für präzises Sprengdesign.
Hohe Kraftstoffeffizienz
Im Vergleich zu DTH-Bohrgeräten ist es in mittelhartem Gestein effizienter und hat einen geringeren Energieverbrauch der Einheiten.
Hohes Maß an Intelligenz
Moderne Bohrstreifen haben Funktionen wie GPS -Positionierung, Bohrdatenaufzeichnung und automatisches Systemwechselsystem.
Einfache Wartung
Modulare Design, Schlüsselkomponenten sind leicht zu ersetzen und zu warten.
5, Top Hammer vs. DTH
| Projekt | Top Hammerbohrung | DTH Bohrung |
|---|---|---|
| Anwendbare Gesteinsformationen | Mittelhart bis hin zu harten Felsen | Schwer zu sehr harter Stein, gebrochene Schichten |
| Bohrdurchmesser | Kleine bis mittlere Blende (64–127 mm) | Mittel- bis große Blende (90–300 mm) |
| Bohrtiefe | Moderat (<40 m) | Larger (>100m) |
| Effizienz | Hoch (am besten für mittelharte Gestein) | Höher (bessere Effizienz bei hartem Gestein) |
| Energieverbrauch\/wirtschaftliche Effizienz | Niedriger Energieverbrauch pro Einheit | Hoher Gasverbrauch, relativ hohe Kosten |
6, Schlussfolgerung
Die Top-Hammer-Oberflächenbohrmaschine nimmt aufgrund seiner hochfrequenten Auswirkungen, effizienten Bohrungen und präziser Kontrolle eine wichtige Position in den Bereichen Bergbau- und Foundation Engineering ein. Es ist besonders für mittelharte Gesteinsbereiche geeignet. Wenn das Projekt eine schnelle Lochbildung, eine präzise Lochposition und die strenge Kostenkontrolle erfordert, ist die obere Hammerbohrmaschine zweifellos die bevorzugte Lösung.
Wenn Sie spezifische Anforderungen haben (Gesteinsart, Lochdurchmesser, Tiefe, Zweck), kann ich Ihnen helfen, ein geeignetes Modell zu empfehlen und technische Parameterunterstützung anzubieten.
Produktdetail

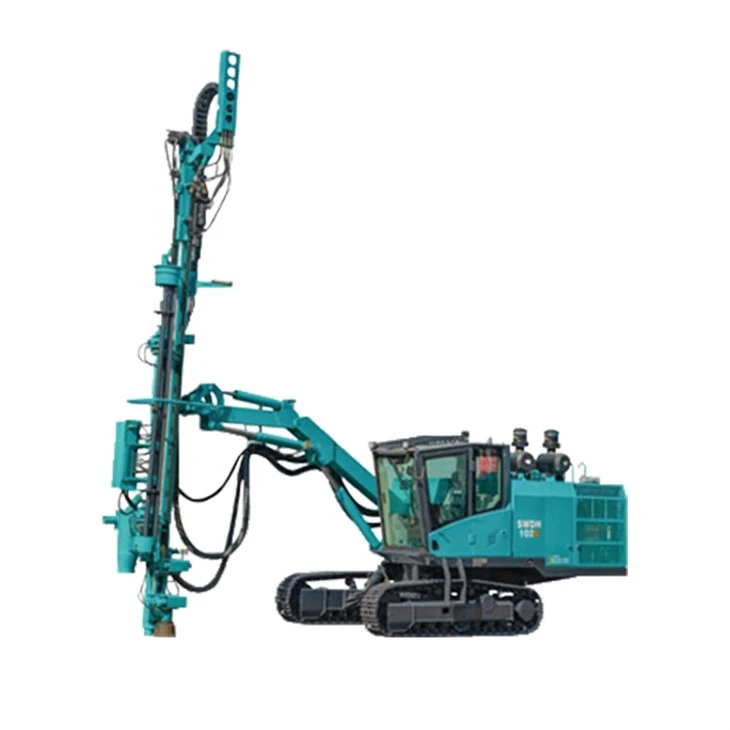

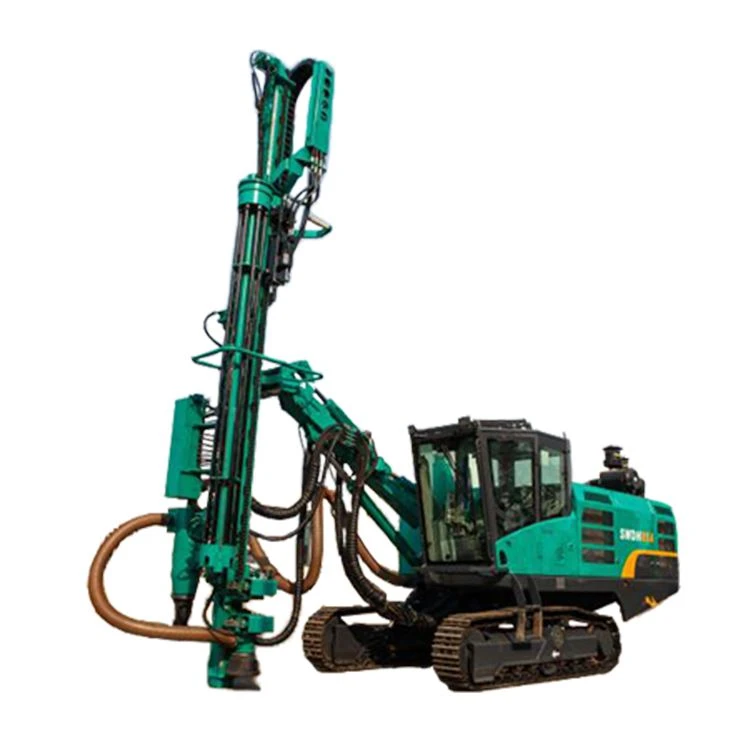

Dieses Top -Hammerbohrer -Rig ist mit einer fortschrittlichen hydraulischen Felsbohrerin ausgestattet, die für seine schnellen Bohrfähigkeiten, Energieeffizienz, anpassungsfähige Bewegung, robuste Kletterfähigkeiten und Fähigkeiten bei der Ausführung von Bohraufgaben auf komplizierten Landschaften bekannt ist.
Die Rock-Bohrer-Luft-Kompressor-Engine-Power-Matching der SWDH-Serie Open Pit Top Hammer-Bohrmaschine ist angemessen, was den Kraftstoffverbrauch erheblich verringern kann. Die umfassenden Merkmale der hydraulischen Bohrmaschine sind:
1. hydraulische Gesteinsbohrer mit hoher Leistung mit großer Auswirkungsenergie- und Gegenangriffsfunktion, wodurch das Risiko effektiv verringert wird, dass Bohrer klebt und Bohrwerkzeuge spart;
2. Die Kernkomponenten sind international renommierte Marken mit guter Zuverlässigkeit, hoher Betriebseffizienz und geringem Energieverbrauch.
3.. Rock-Bohrer-Luft-Kompressor-Engine-Benchmark-Matching, wirtschaftlicher\/leistungsstarker Doppelbetriebsmodus, breite Rock-Anpassungsfähigkeit und niedrige Betriebskosten;
4. Das gesamte Crawler Hydraulic Bohr-Rig verfügt über eine kompakte Struktur, eine kleine und flexible, schnelle Gehensgeschwindigkeit und eine starke Offroad-Fähigkeit.
5. Das hydraulische DTH-Bohrgerät nimmt einen faltbaren Bohrerarm an, um den Bohrbereich gleichzeitig zu bedecken, was für multi-angle-kontrollierte Bohrungen und schnelle und schnelle Bohrpositionierung geeignet ist.
6. Es unter Verwendung von kalt gezeichneten doppelseitigen Führungsschienen zur Bildung von strukturellen Stahlantriebsstrahlen mit hoher Festigkeit und guter Führungspräzision.
7. Multi-Winkel-Lochbohrungen, vertikale, geneigte und horizontale Azimutlöcher können gebohrt werden.
8. Intelligentes gemeinsames Grundkontrollsystem, präzise Kontrolle von Winkel und Tiefe.
9. Pfadplanung, Lochsequenzplanung, grafische Anleitung, schnelle Positionierung.
Anwendung
Die hydraulische Bohrmaschine kann für Steinbörsen in Steinbrüchen, Bauingenieurwesen, Straßentechnik, Minen am offenen Stellen und im Bau der Wasserkraftstationen verwendet werden.
Versand & Zahlung
Jedes Stück Bergbaumgeräte und Bohrgeräte unterzogen sich einer strengen Sicherheitsüberprüfung der Last, um die Sicherheit der Ladung im Behälter zu gewährleisten.
Unsere Zahlungsmethoden: Kreditkarte, L\/C, T\/T, Western Union, und wir unterstützen den Versand für Luft und auf See.
|
Technische Parameter |
Swdh89s |
Swdh102s |
Swdh115f |
|
Arbeitsparameter |
|||
|
Lochbereich (mm) |
64-115 |
76-127 |
76-127 |
|
Bohrstangenmodell |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Bohrstangenlänge (mm) |
3660 |
3660 |
3050 |
|
Wirtschaftstiefe (MM) |
24 |
24 |
21 |
|
Hydraulischer Felsbohrer |
|||
|
Aufprallkraft (KW) |
14 |
18 |
20 |
|
Rotationsdrehmoment (NM) |
700 |
1000 |
1300 |
|
Drehzahl (NM) |
0-180 |
0-150 |
0-175 |
|
Dieselmotor |
|||
|
Modell |
Katze C7.1 |
Katze C7.1 |
QSB4.5 |
|
Leistung (KW\/U\/min) |
168/2200 |
168/2200 |
97/2200 |
|
Kraftstofftank (l) |
450 |
450 |
300 |
|
Luftkompressor |
|||
|
Druck (Bar) |
8 |
10 |
/ |
|
FAD (M3\/min) |
8 |
10 |
/ |
|
Bohrarm |
|||
|
Typ |
Klapparm |
Klapparm |
Einzelner gerade Arm |
|
Hubwinkel (Grad) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Faltwinkel (Grad) |
65~165 |
65~165 |
/ |
|
Schwungwinkel (Grad) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Vorabteil |
|||
|
Vorablänge (mm) |
7300 |
7300 |
6700 |
|
Kompensationsschlag (MM) |
1200 |
1200 |
1200 |
|
Vorwärtswinkel (Abschluss) |
140 |
140 |
140 |
|
Flip -Winkel (Grad) |
-20~90 |
-20~90 |
-20~90 |
|
Max. Voraussatzrate (m\/s) |
0.8 |
0.8 |
0.8 |
|
Max. Antrieb (kN) |
25 |
25 |
25 |
|
Wanderfähigkeit |
|||
|
Max.Walking -Geschwindigkeit (km\/h) |
4.2 |
4.2 |
4.2 |
|
Max. Traktion (kN) |
100 |
100 |
80 |
|
Gradbarkeit (Grad) |
25 Grad |
25 Grad |
25 Grad |
|
Spurrahmenschwungwinkel (Grad) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Bodenfreiheit von Chassis (MM) |
400 |
400 |
400 |
|
Abmessungen |
|||
|
Gewicht (kg) |
15000 |
15000 |
12000 |
|
Länge*Breite*Höhe (Arbeit) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Länge*Breite*Höhe (Transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
