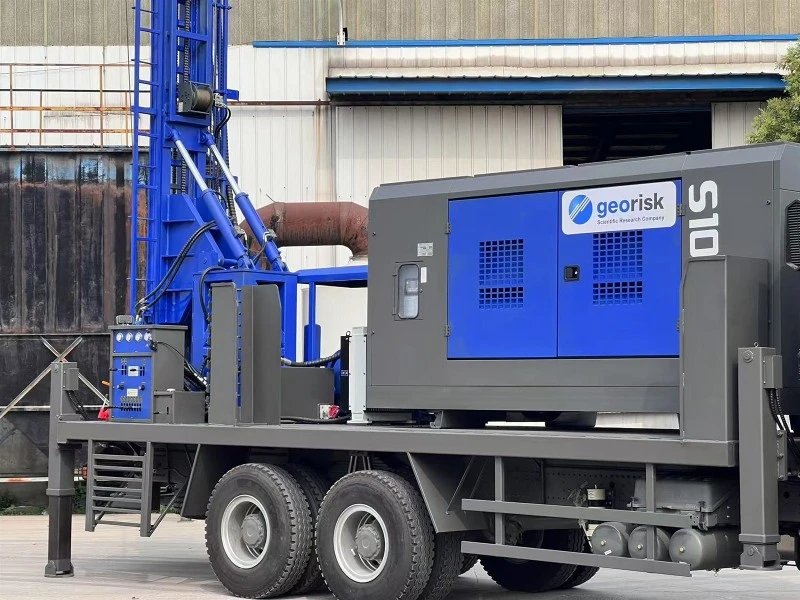

LKW-montierte Bohrloch-Wasserbohrausrüstung





Technische Parameter	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Bohrtiefe (m)	180	250	280	350	400	500	680	800
Bohrerdurchmesser (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Ausgestatteter Motor	Yuchai 65 kW oder Zapfwelle	Yuchai 70 kW oder Zapfwelle	Yuchai 75 kW oder Zapfwelle	Yuchai 92 kW oder Zapfwelle	DEUTZ 103kW oder Zapfwelle	Yuchai 118 kW oder Zapfwelle	Cummins 154 kW oder Zapfwelle	Cummins 194 kW oder Zapfwelle
Vorschubhub (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Bohrgestängelänge (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Schwunggeschwindigkeit (U/min)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Schwenkdrehmoment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Hebekraft des Rigs (T)	12	14	17	18	25	26	30	36







Kapazität

Lochdurchmesser: 140 – 325 mm (51/2 Zoll – 13 Zoll)

Maximale Tiefe: 250 Meter bei 203 mm (8 Zoll) Durchmesser

Bohrmethode: DTH- und Rotationsbohren



Hauptantrieb

Option 1: Verwenden Sie ein Zapfwellensystem und ein Getriebe, um die Leistung vom LKW-Motor (290 PS/336 PS/371 PS) zum Antrieb des Hydrauliksystems zu übertragen.

Option 2: Individuelle Konfiguration der Anlage mit einem 75-kW-Dieselmotor.



Plattformstruktur

Robuste geschweißte Stahlkonstruktion vom Typ I und C mit 5-mm-Gitterplatten



Mastmontage

Der Bohrausleger aus Verbundwerkstoff wird durch zwei Zylinder angehoben, was die Hubkraft erhöht und die Transportabmessungen verringert.

Gesamtmastlänge: 8000 mm

Schwenkkopfhub: 6600 mm

Rutenhandhabung: 6 m

Zentralisierungsöffnung: 14 Zoll (355 mm)

Masthubzylinder: Der Mast wird durch zwei Hydraulikzylinder angehoben



Futtersystem

1 x doppeltwirkender Hydraulikzylinder mit 1:3 Seilaufwickelsystem

Zugkraft: 17 Tonnen

Zugkraft: 10 – 110 Tonnen

Aufziehgeschwindigkeit: 25 m/min

Abzugsgeschwindigkeit: 30 m/min



Schwenkkopfmontage

Selbstentwickelter Stahlkörper mit Stirnraduntersetzung und Ölbadschmierung, angetrieben durch zwei Hydraulikmotoren.

Maximales Drehmoment: 6000 Nm

Geschwindigkeit: 66 – 135 U/min, Feinregulierung



Hydrauliksystem

2 x Dosierpumpen für Zuführung und Rotation

1 x Dosierpumpe für Schlammpumpe

3 x Dosierpumpen für Hydraulikkühler, Nebenbetrieb und Mikroeinspeisung.

Maximaler Systemdruck: 2900 psi (200 bar)

Hydraulikölkühler: 70 gpm

Fassungsvermögen des Hydrauliköltanks: 600 Liter



Bedienfeld

Das zentrale Bedienfeld befindet sich an der Rückseite des Geräts und bietet einfachen Zugang zum Bohrboden. Es ist mit allen erforderlichen Instrumenten, Steuerungssystemen und Notschaltern ausgestattet. Um die Sicherheit des Bedienfelds zu gewährleisten, ist eine Verriegelungsvorrichtung vorhanden.



Demontageschlüssel

Zum schnellen Einstellen und Nivellieren der Wagenheber sind 4 x hydraulische Nivellierböcke vorgesehen, die mit robusten Teleskopführungen ausgestattet sind. Zur Sicherheit sind absperrende Rückschlagventile vorgesehen, die über eine ausreichende Belastbarkeit verfügen.



Wasser-/Schaum-Einspritzpumpe (optional)

Hydraulisch betriebene Triplex-Wassereinspritzpumpe mit erforderlichem Zubehör, Druckregler, Durchflussregler, Rückschlagventil und Ansaugfilter.

Maximaler Durchfluss: 80 l/min

Maximaler Druck: 40 kg/cm²

Einzelstangenwechsler: Manuell betätigter Einzelstangenwechsler zur Befestigung der Bohrstange am Schwenkkopf

Winde: Hydraulisch betriebene Hilfswinde zum Laden der Bohrstange in den Stangenwechsler mit einer Hubkapazität von 5 Tonnen.



Schweißmaschine

Zum Schweißen von Gehäusen steht ein hydraulisch angetriebener, halbbürstenloser Schweißgenerator zur Verfügung

Empfohlene Elektrodengröße: nur 2,5 mm bis 5 mm

Schweißstrom: 300 Ampere bei 60 % Einschaltdauer

Optional einphasig: 6,0 kVA bei 220 V, 50 Hz



Öler für Gasleitungen

Zum Ölen von Bohrhämmern ist ein positiv wirkender Inline-Öler vom Venturi-Typ erhältlich.

Fassungsvermögen des Kraftstofftanks: 15 Liter

Arbeitsdruck: 350 psi



Empfohlener Luftkompressor

MININGWELL/ATLAS COPCO/LIUTECH

Kapazität des Luftkompressors:

1100CFM – 25 BAR – 309 kW Motor

900CFM – 22 BAR – 228 kW-Motor



Schlammpumpe

Hydraulisch betriebene Schlammpumpe BW 250

Hub: 4″ (100 mm)

Motorleistung: 15 kW

Verdrängung (empfohlenes Maximum): 250 l/min

Maximaler Arbeitsdruck: 2,5 MPa

Weiteres Zubehör: Nachtlicht, Werkzeugkasten, Hammerständer

Benutzerhandbuch: Betriebs-, Wartungs- und Ersatzteilhandbuch



LKW-Optionen

SINO HOWO LKW: 6*4/6*6/8*4

Dongfeng-LKW: 6*4/6*6/8*4

Shaanxi-LKW: 6*4/6*6/8*4







Unser LKW-montiertes Bohrlochbohrgerät ist ein maßgeschneidertes Produkt, das der Kunde an seine tatsächlichen Bedürfnisse anpassen kann.
