Wie funktioniert das Bohren im Loch?

Das Down-the-Hole-Bohren (DTH) ist eine weit verbreitete Technik in der Bergbau-, Bau- und Geotechnikindustrie. Als DTH-Bohrlieferant werde ich oft gefragt, wie diese Bohrmethode funktioniert. In diesem Blogbeitrag werde ich den DTH-Bohrprozess, seine Komponenten, Vorteile und Anwendungen ausführlich erläutern.

Die Grundlagen des Bohrens im Bohrloch

Im Kern handelt es sich beim DTH-Bohren um eine Methode zur Herstellung von Löchern in Gestein oder anderen harten Materialien. Im Gegensatz zu einigen anderen Bohrmethoden, bei denen die Bohrkraft an der Oberfläche aufgebracht wird, wird beim DTH-Bohren der Bohrhammer direkt am Boden des Lochs platziert. Dieses Design ermöglicht eine effizientere Energieübertragung und bessere Penetrationsraten, insbesondere in harten und abrasiven Gesteinsformationen.

Komponenten eines DTH-Bohrsystems

Ein typisches DTH-Bohrsystem besteht aus mehreren Schlüsselkomponenten:

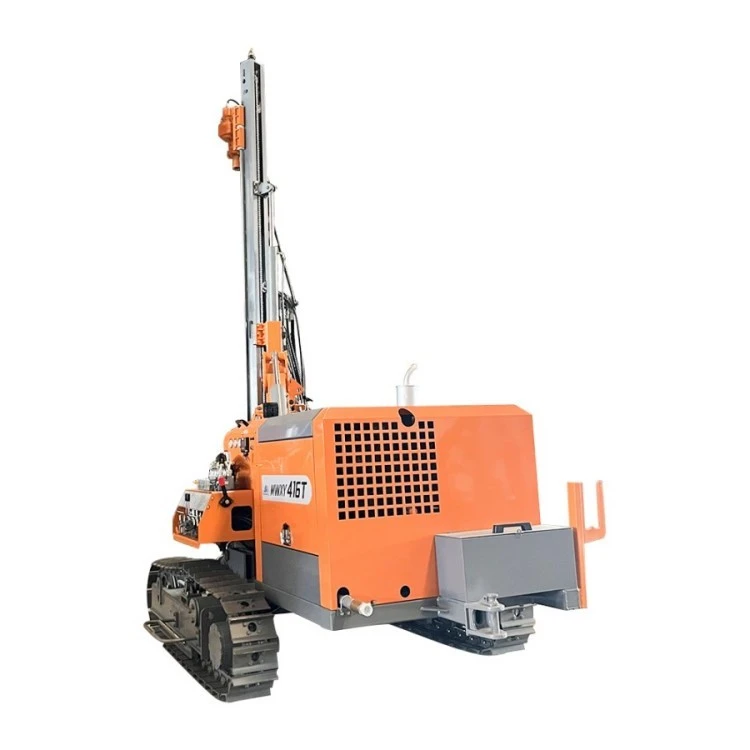

1. Bohrgerät: Das Bohrgerät ist die Plattform, die den gesamten Bohrvorgang unterstützt. Es bietet die Kraft, Mobilität und Kontrolle, die zum Betrieb des DTH-Hammers und des Bohrstrangs erforderlich sind. Es gibt verschiedene Arten von Bohrgeräten, darunterRaupenbohrgerätUndRaupe das Bohrloch hinunter Bohrgerät, jeweils für spezifische Anwendungen und Umgebungen konzipiert.
2. DTH-Hammer: Der DTH-Hammer ist das Herzstück des DTH-Bohrsystems. Es handelt sich um ein pneumatisches oder hydraulisches Gerät, das eine Reihe energiereicher Schläge auf den Bohrer ausübt. Der Hammer befindet sich am unteren Ende des Bohrstrangs und wird durch Druckluft oder Hydraulikflüssigkeit angetrieben. Wenn die Druckluft oder Flüssigkeit in den Hammer eintritt, bewegt sich ein Kolben hin und her und schlägt mit großer Kraft auf den Bohrer.
3. Bohrer: Der Bohrer ist das Schneidwerkzeug, das das Gestein tatsächlich bricht. Es wird an der Unterseite des DTH-Hammers befestigt und ist in verschiedenen Formen und Ausführungen erhältlich, abhängig von der Art des zu bohrenden Gesteins und den spezifischen Anforderungen des Projekts. Zu den gängigen Bohrerdesigns gehören Knopfbohrer, die auf der Vorderseite des Bohrers mit Wolframkarbidknöpfen versehen sind, um eine bessere Schneideffizienz zu gewährleisten.
4. Bohrstrang: Der Bohrstrang besteht aus einer Reihe miteinander verbundener Bohrrohre, die die Rotationskraft und die Druckluft oder Hydraulikflüssigkeit vom Bohrgerät auf den DTH-Hammer und den Bohrer übertragen. Der Bohrstrang trägt außerdem dazu bei, das Loch gerade zu halten, und bietet einen Weg für die Entfernung des Bohrkleins aus dem Loch.

Der DTH-Bohrprozess

Der DTH-Bohrprozess kann in mehrere Schritte unterteilt werden:

1. Aufstellen: Der erste Schritt besteht darin, das Bohrgerät am gewünschten Bohrort aufzustellen. Dazu gehört das Nivellieren des Bohrgeräts, das Positionieren über dem Bohrloch und das Anschließen der notwendigen Schläuche und Kabel für die Strom- und Luftversorgung.
2. Erstes Eindringen: Sobald das Bohrgerät aufgebaut ist, wird der Bohrer auf die Felsoberfläche abgesenkt. Anschließend wird der DTH-Hammer aktiviert und der Bohrer beginnt, das Gestein aufzubrechen. Während der Bohrer in das Gestein eindringt, wird der Bohrstrang langsam in das Loch vorgeschoben.
3. Bohren: Während des Bohrvorgangs gibt der DTH-Hammer weiterhin eine Reihe energiereicher Schläge auf den Bohrer ab. Gleichzeitig dreht sich das Bohrgestänge, wodurch der Bohrer in kreisförmigen Bewegungen durch das Gestein schneidet. Druckluft oder Hydraulikflüssigkeit werden kontinuierlich durch das Bohrgestänge gepumpt, um den DTH-Hammer anzutreiben und das Bohrklein aus dem Loch zu entfernen. Das Schnittgut wird durch den Luft- oder Flüssigkeitsstrom an die Oberfläche befördert und in einem Schnittgutsammelsystem gesammelt.
4. Kontrolle der Lochtiefe und des Lochdurchmessers: Die Tiefe und der Durchmesser des Lochs werden während des Bohrvorgangs sorgfältig kontrolliert. Das Bohrgerät ist mit Sensoren und Steuerungen ausgestattet, die es dem Bediener ermöglichen, die Bohrparameter wie Rotationsgeschwindigkeit, Vorschubgeschwindigkeit und Luftdruck zu überwachen und anzupassen. Dadurch wird sichergestellt, dass das Loch gemäß den erforderlichen Spezifikationen gebohrt wird.
5. Fertigstellung: Sobald die gewünschte Bohrtiefe erreicht ist, wird der Bohrvorgang gestoppt. Anschließend werden der Bohrstrang und der DTH-Hammer aus dem Loch entfernt und das Loch ist für die weitere Bearbeitung bereit, beispielsweise zum Sprengen im Bergbau oder für die Installation eines Fundaments bei Bauprojekten.

Vorteile des DTH-Bohrens

Das DTH-Bohren bietet gegenüber anderen Bohrmethoden mehrere Vorteile:

1. Hohe Penetrationsraten: Die direkte Platzierung des DTH-Hammers am Boden des Lochs ermöglicht eine effizientere Energieübertragung, was zu höheren Eindringraten führt, insbesondere in harten und abrasiven Gesteinsformationen.
2. Präzision: Durch DTH-Bohren können Löcher mit hoher Präzision in Bezug auf Tiefe, Durchmesser und Geradheit erzeugt werden. Dies ist wichtig bei Anwendungen, bei denen eine genaue Lochplatzierung von entscheidender Bedeutung ist, beispielsweise im Bergbau zur Erzgewinnung oder im Bauwesen zum Bohren von Fundamenten.
3. Vielseitigkeit: DTH-Bohrungen können in einer Vielzahl von Anwendungen eingesetzt werden, darunter Bergbau, Baugewerbe, geotechnische Untersuchungen und Brunnenbohrungen. Es kann auch in verschiedenen Arten von Gesteinsformationen eingesetzt werden, von weichen Sedimentgesteinen bis hin zu harten magmatischen Gesteinen.
4. Kosten – Wirksamkeit: Trotz der anfänglichen Investition in die DTH-Bohrausrüstung können die hohen Durchdringungsraten und die Möglichkeit, in schwierigen Gesteinsbedingungen zu bohren, auf lange Sicht zu niedrigeren Gesamtbohrkosten führen.

Anwendungen des DTH-Bohrens

DTH-Bohren wird in einer Vielzahl von Branchen und Anwendungen eingesetzt:

1. Bergbau: In der Bergbauindustrie wird das DTH-Bohren häufig zum Bohren von Sprenglöchern eingesetzt. In den Fels werden Sprenglöcher gebohrt, um Sprengstoff zur Gesteinszertrümmerung zu platzieren. Die hohen Eindringraten und die Präzision des DTH-Bohrens machen es zur idealen Wahl für diese Anwendung.
2. Konstruktion: Im Bauwesen wird DTH-Bohren zum Bohren von Fundamenten verwendet, beispielsweise zum Bau von Fundamenten, Brücken und Dämmen. Es kann auch für Bodenuntersuchungen und geotechnische Tests verwendet werden, um die Eigenschaften des Bodens und Gesteins unter der Baustelle zu bestimmen.
3. Geotechnische Untersuchungen: Geotechnikingenieure nutzen DTH-Bohrungen, um Gesteins- und Bodenproben zur Analyse zu sammeln. Diese Proben können wertvolle Informationen über die geologischen Bedingungen eines Gebiets liefern, die für den Ingenieurentwurf und die Bauplanung wichtig sind.
4. Brunnenbau: DTH-Bohrungen können auch zum Bohren von Wasserbrunnen verwendet werden. Die Fähigkeit, tiefe und gerade Löcher in harte Gesteinsformationen zu bohren, macht es zu einer geeigneten Methode für den Zugang zu Grundwasserquellen.

Vergleich mit anderen Bohrmethoden

Obwohl das DTH-Bohren viele Vorteile bietet, ist es wichtig, es mit anderen Bohrmethoden zu vergleichen, wie zum Beispiel Oberflächenhammerbohrgeräten.Top-Hammer-OberflächenbohrgerätArbeiten Sie, indem Sie die Bohrkraft auf die Oberfläche des Bohrstrangs ausüben. Sie eignen sich im Allgemeinen besser für flachere Löcher und weichere Felsformationen. Im Gegensatz dazu eignet sich das DTH-Bohren besser für tiefere Löcher und härteres Gestein, wo seine hohen Energieübertragungs- und Penetrationsraten effektiver sind.

Abschluss

Das Bohren im Bohrloch ist eine leistungsstarke und vielseitige Bohrmethode, die in einer Vielzahl von Branchen viele Vorteile bietet. Seine Fähigkeit, tiefe, gerade Löcher in harte und abrasive Gesteinsformationen zu bohren, macht es zu einem unverzichtbaren Werkzeug für Bergbau-, Bau- und geotechnische Anwendungen. Als DTH-Bohrlieferant sind wir bestrebt, hochwertige DTH-Bohrgeräte und -Lösungen bereitzustellen, um den vielfältigen Anforderungen unserer Kunden gerecht zu werden.

Wenn Sie mehr über das DTH-Bohren erfahren möchten oder DTH-Bohrausrüstung kaufen möchten, empfehlen wir Ihnen, für ein ausführliches Gespräch mit uns Kontakt aufzunehmen. Unser Expertenteam kann Ihnen die Informationen und Unterstützung bieten, die Sie benötigen, um die richtige Entscheidung für Ihr Projekt zu treffen.

Referenzen

• „Drilling Engineering Handbook“ von John P. Gunnerson
• „Mining Engineering: Principles and Practice“ von Hartman, HL
• Branchenberichte zu Bohrtechnologien und -anwendungen
