I. Übersicht
A Handgesteinsbohrmaschine(Hand-held Rock Drill) ist ein hocheffizientes Schlagwerkzeug, das mit Druckluft betrieben wird und häufig bei Gesteinszerkleinerungsarbeiten im Bergbau, beim Eisenbahn- und Autobahnbau, bei Wasserkraftprojekten und bei Projekten zur Landesverteidigung eingesetzt wird. Durch die Hin- und Herbewegung eines Kolbens wird Schlagenergie erzeugt, die durch die Bohrstange auf den Bohrmeißel übertragen wird, wodurch Gestein zertrümmert und ein Loch entsteht.
Bei modernen Gesteinsbohrgeräten sind handgeführte Gesteinsbohrgeräte aufgrund ihrer kompakten Bauweise, Tragbarkeit, flexiblen Bedienung und einfachen Wartung zu einem unverzichtbaren Gerät für den kleinen und mittelgroßen Tagebau und Tunnelbau geworden. Zu den typischen Modellen gehören die Modelle YT24, YT27, YT28 und YT29A, allesamt pneumatische Gesteinsbohrmaschinen.
II. Struktur
Ein handgeführter Gesteinsbohrer besteht typischerweise aus den folgenden Komponenten:
Zylinder- und Kolbenmechanismus
Der Zylinder ist die Hauptarbeitskammer des Gesteinsbohrers und beherbergt einen hin- und hergehenden Kolben. In den Zylinder eintretende Druckluft treibt den Kolben an und erzeugt Schlagenergie. Der Kolben trifft auf den Bohrer, überträgt Energie auf den Bohrer und bricht das Gestein.
Steuerventilsystem
Das Regelventil ist die Kernkomponente zur Steuerung des Gasflusses. Durch den Ventilkörper und die Luftverteilungsstruktur wird abwechselnd Druckluft in den Zylinder geleitet und treibt so die Hin- und Herbewegung des Kolbens an.
Bohrer, Bohrstange und Bohrer
Der Bohrer ist mit dem Kolben verbunden und überträgt Schlagenergie; die Bohrstange verbindet und überträgt Energie; Der Bohrer berührt zum Brechen direkt das Gestein. Abhängig von den geologischen Bedingungen gibt es Bohrer in verschiedenen Konfigurationen, darunter Kreuz-, Kugel- und Kegelbohrer.
Schmier- und Abgassystem
Das Schmiersystem minimiert den Verschleiß zwischen beweglichen Teilen; Die Struktur der Abluftlöcher beeinflusst die Luftstromrichtung und die Effizienz der Spanabfuhr.
Griff und Betätigungsmechanismus
Der Griff ist mit einem Steuerventil, einem Luftwegwähler und einem Stoßdämpfer ausgestattet, um eine sichere und komfortable Bedienung zu gewährleisten.
III. Herstellungsprozess
Die Herstellung handgeführter Gesteinsbohrer umfasst mehrere Schritte, darunter Präzisionsbearbeitung, Wärmebehandlung, Montage und Leistungstests. Zu den Schlüsselprozessen gehören:
Materialauswahl
Schlüsselkomponenten wie Kolben, Zylinder und Bohrer bestehen typischerweise aus legiertem Stahl oder hochfestem Chrom--Molybdänstahl. Nach dem Abschrecken und Anlassen weisen sie eine hervorragende Festigkeit und Verschleißfestigkeit auf.
Wärmebehandlung
Die Innenflächen von Kolben und Zylinder werden einer Hochfrequenzabschreckung oder Ionennitrierung unterzogen, um die Oberflächenhärte und Ermüdungsbeständigkeit zu verbessern.
Präzisionsbearbeitung und Montage
Alle Komponenten müssen ein hohes Maß an Passgenauigkeit aufweisen (im Allgemeinen innerhalb von ±0,02 mm), um die Dichtleistung und die Effizienz der Stoßenergieübertragung sicherzustellen.
Leistungstests
Nach der Montage werden Luftdichtheitsprüfungen, Schlagenergieprüfungen sowie Geräusch- und Vibrationsprüfungen durchgeführt, um die Stabilität und Sicherheit der gesamten Maschine sicherzustellen.
IV. Anwendungsbereiche
Handgesteinsbohrer eignen sich für eine Vielzahl von Gesteinsbohranwendungen, darunter vor allem:
Bergbau:Wird zum Bohren von Sprenglöchern in mittelhartem bis hartem Gestein verwendet.
Tunnel- und Straßenbau:Geeignet für Arbeiten auf engstem Raum, mit flexibler Winkeleinstellung;
Wasserschutz und Grundbau:Wird zum Bohren von Ankerlöchern, Entwässerungslöchern und Probenahmelöchern verwendet.
Militärtechnik:Wird in felsigen Bereichen wie Bunkern, Tunneln und Befestigungen verwendet;
Steinbearbeitung:Wird zum Felsschnitzen, zur Probenahme von Bausteinen und zur sekundären Zerkleinerung verwendet.
V. Betriebsablauf
Der Betriebsprozess eines handgeführten Gesteinsbohrers besteht aus drei Hauptschritten: Schlag, Rotation und Staubentfernung:
Schlagvorgang: Druckluft strömt in den Zylinder und treibt den Kolben in eine hin- und hergehende Bewegung. Der Kolben trifft auf den Bohrer und überträgt den SchlagEnergie auf den Bohrer übertragen und das Gestein zerkleinern.
Rotationsprozess: Der Bohrer wird mechanisch oder pneumatisch gedreht, sodass die Schneidkante des Bohrers kontinuierlich in die neue Gesteinsoberfläche eingreifen kann.
Pulverentfernungsprozess
Durch die hohle Bohrstange wird Druckluft ausgestoßen, die den zerkleinerten Gesteinsstaub sofort aus dem Bohrloch ausstößt und so den Bohrer sauber und sauber hältverhindert ein Verklemmen des Bohrers.
Der gesamte Prozess bildet einen kontinuierlichen Zyklus und die Bohrgeschwindigkeit hängt eng mit der Schlagfrequenz, der Rotationsgeschwindigkeit, dem Luftdruck und dem Bohrertyp zusammen.
VI. Hauptvorteile
Kompakte Struktur und geringes Gewicht
Einfach von einer Person zu bedienen und zu manövrieren, geeignet für komplexe Gelände- und Platzverhältnisse{0}}.
Hohe Schlagenergie und hoher Wirkungsgrad
Angetrieben durch Druckluft und eine hohe Schlagfrequenz kann der Bohrer Bohrarbeiten schnell erledigen.
Einfache Wartung und große Vielseitigkeit
Hochgradig standardisierte Komponenten erleichtern den Austausch und die Reparatur und sind mit einer Vielzahl von Bohrwerkzeugen und Bohrstangen kompatibel.
Hohe Anpassungsfähigkeit
Zuverlässiger Betrieb in rauen Umgebungen wie hohen Temperaturen, hoher Luftfeuchtigkeit und hoher Staubbelastung.
VII. Vergleich typischer Modelle
| Modellgewicht (kg) | Betriebsluftdruck (MPa) | Schlagfrequenz (Hz) | Bohrerdurchmesser (mm) | Merkmale | |
| YT24 | 24 | 0.4–0.63 |
|
34-42 | Kompakte Struktur, geeignet für mittelhartes Gestein |
| YT27 | 27 | 0.4–0.63 | 36 | 34-45 | Stärkere Schlagkraft und verbesserte Staubentfernung |
| YT28 | 26 | 0.4–0.63 | 37 | 34-44 | Gut-ausgewogenes und vibrationsarmes-Design |
| YT29A | 27 | 0.4–0.63 | 39 | 34-45 | Höchste Effizienz, geeignet für harte Felsformationen |
Zusammenfassung:
Der YT27 verfügt über eine größere Schlagkraft und eine schnellere Bohrgeschwindigkeit als der YT24, insbesondere bei Hartgesteinsformationen. Der YT24 ist leichter und eignet sich für längere Einsätze in der Höhe oder auf geneigten Flächen.
VIII. Wichtige Auswahlfaktoren
Berücksichtigen Sie bei der Auswahl eines handgeführten Gesteinsbohrers die folgenden Faktoren:
Gesteinshärte und Bohrtiefe
Wählen Sie für hartes Gestein ein Modell mit hoher Schlagenergie und starker Staubentfernung. Wählen Sie für weiches Gestein ein leichteres Modell.
Luftdruck- und Luftversorgungsbedingungen

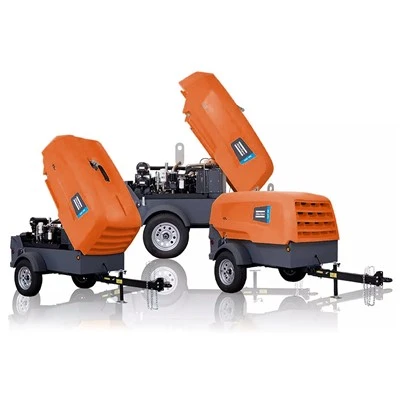

Die Geräteleistung hängt eng mit dem Luftquellendruck zusammen. Stellen Sie sicher, dass der Luftkompressor ausreichend Luft liefert und einen stabilen Druck aufrechterhält.
Anforderungen an Arbeitsraum und Körperhaltung
Wenn der Platz begrenzt ist oder Bohren über Kopf erforderlich ist, wählen Sie ein leichtes Modell mit niedrigem Schwerpunkt.
Unterstützende Bohrwerkzeuge und Bohrstangen
Durch die richtige Auswahl des Bohrertyps, der Bohrstangenlänge und der Verbindungsmethode können die Bohreffizienz und die Lebensdauer verbessert werden.
Wartung und Zubehör
Wählen Sie Marken mit hoher Teilekompatibilität und umfassendem Kundendienst aus, beispielsweise Feida, Kaishan, Atlas Copco und Epiroc.
IX. Zukünftige Entwicklungstrends
Mit der Förderung energiesparender und intelligenter Technologien entwickeln sich handgeführte Gesteinsbohrmaschinen in die folgenden Richtungen:
Leicht und vibrationsarm-Reduzierende Designs reduzieren die Arbeitsbelastung des Bedieners;
Energie-effiziente Gasverteilungssysteme verbessern die Wirkungseffizienz und die Gasausnutzung;
Modularer Aufbau– für schnellere Montage, Wartung und Teileaustausch.
Intelligente Überwachung– Automatische Schmier- und Verschleißsensoren für vorausschauende Wartung.
Diese Innovationen zielen darauf ab, die Produktivität zu steigern, die Lebensdauer zu verlängern und einen nachhaltigen Betrieb in modernen Bohrumgebungen zu fördern.
X. Fazit
Handgesteinsbohrmaschinen haben als unersetzliche und effiziente Werkzeuge im Bergbau und im Ingenieurbau im Laufe der Jahre der technologischen Entwicklung ein umfassendes Modellsystem und ausgereifte Herstellungsverfahren entwickelt. Durch geeignete Modellauswahl, standardisierten Betrieb und wissenschaftliche Wartung kann die Bohreffizienz deutlich verbessert, der Energieverbrauch gesenkt und die Bausicherheit gewährleistet werden.
Mit der Weiterentwicklung der pneumatischen Technologie und der intelligenten Steuerung werden handgeführte Gesteinsbohrmaschinen in Zukunft weiterhin Fortschritte in Richtung höherer Effizienz, Energieeinsparung und Intelligenz machen und zuverlässigere Gesteinszerkleinerungslösungen für den weltweiten Ingenieurbau bieten.
