Als professioneller Lieferant von DTH-Hämmern habe ich aus erster Hand miterlebt, welche entscheidende Rolle Ventile beim Betrieb von DTH-Hämmern (Down-The-Hole) spielen. In diesem Blogbeitrag werde ich mich mit der Wissenschaft befassen, die dahinter steckt, wie Ventile den Betrieb eines DTH-Hammers steuern, und dabei die verschiedenen Ventiltypen und ihre Funktionen untersuchen.
Die Grundlagen von DTH-Hämmern verstehen
Bevor wir uns mit der Rolle von Ventilen befassen, wollen wir kurz verstehen, was ein DTH-Hammer ist und wie er funktioniert. Ein DTH-Hammer ist ein spezielles Bohrwerkzeug, das in verschiedenen Branchen eingesetzt wird, darunter Bergbau, Baugewerbe und geothermische Exploration. Es dient zum Bohren von Löchern in harte Gesteinsformationen, indem es mithilfe von Druckluft einen Kolben antreibt, der auf einen Bohrer am Ende des Hammers trifft.
Zu den Grundkomponenten eines DTH-Hammers gehören das Außengehäuse, der Kolben, der Bohrer und ein Ventilsystem. Das Außengehäuse beherbergt alle internen Komponenten und bietet eine Schutzbarriere. Der Kolben bewegt sich im Gehäuse hin und her und schlägt mit hoher Kraft auf den Bohrer, um das Gestein zu brechen. Der Bohrer ist für das Durchschneiden des Gesteins zuständig und das Ventilsystem steuert den Druckluftfluss zum Kolben.
Die Rolle von Ventilen in einem DTH-Hammer
Ventile sind das Herzstück des Betriebs eines DTH-Hammers. Sie steuern den Druckluftstrom in und aus dem Hammer, der wiederum die Bewegung des Kolbens und die Schlagkraft des Bohrers bestimmt. Es gibt zwei Haupttypen von Ventilen, die in DTH-Hämmern verwendet werden: das Verteilerventil und das Auslassventil.
Verteilerventil
Das Verteilerventil ist dafür verantwortlich, den Druckluftstrom zu den entsprechenden Kammern im Hammer zu leiten, um den Kolben anzutreiben. Es arbeitet zyklisch und wechselt den Luftstrom zwischen der oberen und unteren Kammer des Kolbens. Wenn das Verteilerventil Druckluft in die obere Kammer einströmen lässt, wird der Kolben nach unten gedrückt und trifft auf den Bohrer. Wenn sich der Kolben nach unten bewegt, komprimiert er die Luft in der unteren Kammer. Sobald der Kolben das untere Ende seines Hubs erreicht, schaltet das Verteilerventil den Luftstrom zur unteren Kammer um. Die Druckluft in der unteren Kammer drückt den Kolben dann wieder nach oben und bereitet ihn so auf den nächsten Schlag vor.
Die Konstruktion des Verteilerventils ist entscheidend für den effizienten Betrieb des DTH-Hammers. Es muss schnell und präzise öffnen und schließen können, um einen reibungslosen und kontinuierlichen Hub des Kolbens zu gewährleisten. Abhängig von den spezifischen Anforderungen der Anwendung können verschiedene Arten von DTH-Hämmern unterschiedliche Designs von Verteilerventilen verwenden.
Auslassventil
Das Auslassventil spielt eine entscheidende Rolle beim Ablassen der verbrauchten Luft aus dem Hammer nach jedem Schlag. Während sich der Kolben hin und her bewegt, muss die Luft, die zum Antrieb des Kolbens verwendet wurde, aus dem Hammer ausgestoßen werden, um Platz für frische Druckluft zu schaffen. Das Auslassventil öffnet sich zum richtigen Zeitpunkt, damit die verbrauchte Luft entweichen kann, wodurch ein Druckunterschied entsteht, der dabei hilft, den Kolben in seine Ausgangsposition zurückzubringen.
Die ordnungsgemäße Funktion des Auslassventils ist für die Aufrechterhaltung der Effizienz und Leistung des DTH-Hammers von entscheidender Bedeutung. Wenn sich das Auslassventil nicht richtig öffnet oder schließt, kann es zu einem Druckaufbau im Inneren des Hammers kommen, der die Schlagkraft des Bohrers verringert und möglicherweise zu Schäden am Hammer führt.
Arten von DTH-Hämmern und ihre Ventilsysteme
Auf dem Markt sind verschiedene Arten von DTH-Hämmern erhältlich, jede mit ihrem eigenen, einzigartigen Ventilsystem. Die Art des verwendeten Ventilsystems hängt von Faktoren wie den Luftdruckanforderungen, der Bohrtiefe und der Art des zu bohrenden Gesteins ab. Hier sind einige gängige Arten von DTH-Hämmern und ihre Ventilsysteme:
DTH-Hammer mit hohem Luftdruck
AHochdruck-DTH-Hammerist für den Betrieb bei hohen Luftdrücken ausgelegt, typischerweise im Bereich von 10 bis 30 bar. Diese Hämmer sind in der Lage, hohe Schlagkräfte zu liefern und eignen sich daher zum Bohren in harten und dichten Gesteinsformationen. Das Ventilsystem in einem Hochdruck-DTH-Hammer ist darauf ausgelegt, die hohen Drücke zu bewältigen und eine effiziente Luftverteilung sicherzustellen. Um den hohen Kräften standzuhalten und einen zuverlässigen Betrieb aufrechtzuerhalten, wird häufig eine robustere und präzisere Ventilkonstruktion verwendet.
DTH-Hammer mit mittlerem Luftdruck
Mittlerer Luftdruck durch den Hammerarbeiten bei Luftdrücken zwischen 5 und 10 bar. Sie werden häufig dort eingesetzt, wo das Gestein nicht so hart oder dicht ist, beispielsweise im Baugewerbe und bei geothermischen Bohrungen. Das Ventilsystem in einem DTH-Hammer mit mittlerem Luftdruck ist darauf ausgelegt, die Nutzung des verfügbaren Luftdrucks zu optimieren und ein gutes Gleichgewicht zwischen Schlagkraft und Energieeffizienz zu gewährleisten.

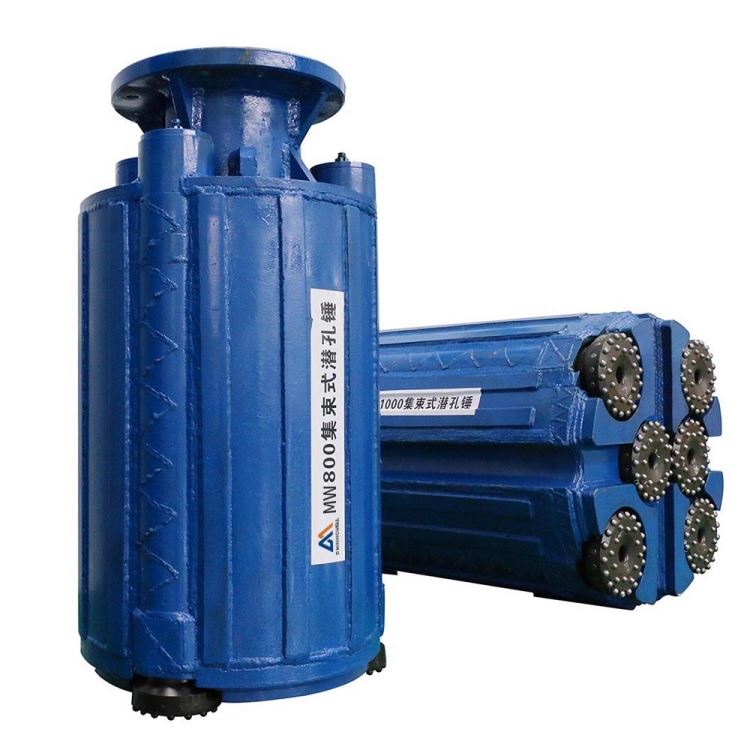

Cluster-DTH-Bohrhammer
DerCluster-DTH-Bohrhammerist ein spezieller DTH-Hammertyp, der aus mehreren Hämmern besteht, die in einem Cluster zusammenarbeiten. Diese Art von Hammer wird häufig bei großen Bohrprojekten wie Fundamentpfählen und Steinbrüchen eingesetzt. Das Ventilsystem in einem Cluster-DTH-Bohrhammer muss den Betrieb mehrerer Hämmer koordinieren, um ein synchronisiertes und effizientes Bohren sicherzustellen. Typischerweise wird ein komplexeres Ventildesign verwendet, das den Luftstrom zu jedem einzelnen Hammer steuern kann.
Faktoren, die die Ventilleistung beeinflussen
Mehrere Faktoren können die Leistung der Ventile in einem DTH-Hammer beeinflussen. Diese Faktoren müssen sorgfältig berücksichtigt werden, um den zuverlässigen und effizienten Betrieb des Hammers sicherzustellen.
Luftqualität
Die Qualität der im DTH-Hammer verwendeten Druckluft kann einen erheblichen Einfluss auf die Ventilleistung haben. Verunreinigungen wie Staub, Feuchtigkeit und Öl können zu Verschleiß und Schäden an den Ventilen führen, was zu einer verringerten Effizienz und einem erhöhten Wartungsaufwand führt. Es ist wichtig, ein hochwertiges Luftfiltersystem zu verwenden, um diese Verunreinigungen zu entfernen und die Versorgung des Hammers mit sauberer Luft sicherzustellen.
Temperatur und Druck
Auch die Temperatur und der Druck der Druckluft können die Ventilleistung beeinflussen. Hohe Temperaturen können dazu führen, dass sich die Ventile ausdehnen, was zu erhöhter Reibung und möglicher Leckage führt. Ebenso können extreme Druckschwankungen die Ventile belasten und ihre Fähigkeit, sich richtig zu öffnen und zu schließen, beeinträchtigen. Es ist wichtig, den DTH-Hammer innerhalb der empfohlenen Temperatur- und Druckbereiche zu betreiben, um eine optimale Ventilleistung sicherzustellen.
Wartung und Schmierung
Regelmäßige Wartung und Schmierung sind entscheidend für die Aufrechterhaltung eines guten Betriebszustands der Ventile. Die Ventile sollten regelmäßig auf Anzeichen von Abnutzung und Beschädigung überprüft werden und abgenutzte oder beschädigte Teile sollten umgehend ausgetauscht werden. Die Schmierung trägt dazu bei, Reibung und Verschleiß der Ventile zu reduzieren, wodurch ein reibungsloser Betrieb gewährleistet und deren Lebensdauer verlängert wird.
Abschluss
Zusammenfassend lässt sich sagen, dass Ventile beim Betrieb eines DTH-Hammers eine entscheidende Rolle spielen. Sie steuern den Druckluftstrom, der den Kolben antreibt und die Schlagkraft des Bohrers bestimmt. Um den zuverlässigen und effizienten Betrieb von DTH-Hämmern sicherzustellen, ist es wichtig zu verstehen, wie Ventile funktionieren und welche Faktoren ihre Leistung beeinflussen.
Als Lieferant von DTH-Hämmern bieten wir eine breite Palette hochwertiger DTH-Hämmer mit fortschrittlichen Ventilsystemen an, um den unterschiedlichen Anforderungen unserer Kunden gerecht zu werden. Ob Sie auf der Suche nach einem sindHochdruck-DTH-Hammer, Amittlerer Luftdruck dth Hammer, oder einCluster-DTH-Bohrhammer, wir haben die passende Lösung für Sie.
Wenn Sie mehr über unsere DTH-Hämmer erfahren möchten oder Fragen zur Ventilsteuerung in DTH-Hämmern haben, zögern Sie bitte nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die beste Bohrlösung für Ihr Projekt zu finden.
Referenzen
- Smith, J. (2018). Handbuch zur Bohrtechnologie. Sonst.
- Johnson, R. (2019). Design und Betrieb des DTH-Hammers. Wiley.
- Brown, A. (2020). Druckluftsysteme für Bohrgeräte. CRC-Presse.
