DTH-Hämmer (Down-The-Hole) sind unverzichtbare Werkzeuge in der Bohrindustrie und werden häufig für verschiedene Anwendungen wie Bergbau, Steinbrüche, Bauwesen und Geothermiebohrungen eingesetzt. Als führender Anbieter von DTH-Hämmern werde ich oft gefragt, wie diese leistungsstarken Werkzeuge funktionieren. In diesem Blogbeitrag werde ich das Funktionsprinzip von DTH-Hämmern, ihre Komponenten und die Faktoren, die ihre Leistung beeinflussen, ausführlich erläutern.
Grundlegendes Funktionsprinzip
Im Kern ist ein DTH-Hammer ein pneumatischer Schlagbohrer, der Druckluft in mechanische Energie umwandelt, um einen Kolben anzutreiben. Der Kolben wiederum gibt wiederholte Schläge auf den Bohrer ab, wodurch das Gestein oder der Boden aufgebrochen wird. Der grundlegende Arbeitszyklus eines DTH-Hammers kann in vier Hauptphasen unterteilt werden: Einlass, Kompression, Krafthub und Auslass.
Aufnahmephase
Der Prozess beginnt, wenn Druckluft durch das Bohrgestänge in den DTH-Hammer eingeleitet wird. Die Luft gelangt in die Luftkammer des Hammers und erzeugt eine Hochdruckumgebung. Diese Hochdruckluft drückt den Kolben zur Rückseite des Hammers und komprimiert die Luft in der hinteren Kammer.
Kompressionsstufe
Wenn sich der Kolben nach hinten bewegt, komprimiert er die Luft in der hinteren Kammer. Diese Druckluft speichert potenzielle Energie, die dazu genutzt wird, den Kolben während des Arbeitshubs vorwärts zu treiben. Gleichzeitig schließt das Einlassventil und verhindert so ein Entweichen der Druckluft.
Kraftschlag
Sobald die Luft in der hinteren Kammer vollständig komprimiert ist, öffnet sich das Einlassventil wieder und lässt Hochdruckluft in die vordere Kammer einströmen. Der plötzliche Druckanstieg in der vorderen Kammer zwingt den Kolben dazu, sich schnell vorwärts zu bewegen und einen kräftigen Schlag auf den Bohrer auszuüben. Diese Aufprallenergie wird auf das Gestein oder den Boden übertragen und es in kleinere Stücke zerbrechen.
Abgasstufe
Nach dem Krafthub bewegt sich der Kolben wieder nach hinten und öffnet das Auslassventil. Die Druckluft in der vorderen Kammer wird dann durch die Auslassöffnung abgelassen, wodurch der Kolben in seine ursprüngliche Position zurückkehren kann. Anschließend wiederholt sich der Zyklus, wobei die Ansaugphase erneut beginnt.
Komponenten eines DTH-Hammers
Ein DTH-Hammer besteht aus mehreren Schlüsselkomponenten, die jeweils eine entscheidende Rolle für seinen Betrieb spielen. Zu diesen Komponenten gehören:
Kolben
Der Kolben ist das Herzstück des DTH-Hammers. Dabei handelt es sich um ein zylindrisches Bauteil, das sich im Hammerkörper hin und her bewegt und so die Schlagenergie an den Bohrer abgibt. Der Kolben besteht typischerweise aus hochfestem Stahl, um den hohen Kräften und Belastungen standzuhalten, die im Betrieb entstehen.
Bohrer
Der Bohrer ist das Bauteil, das direkt mit dem Gestein oder Boden in Kontakt kommt. Es dient dazu, das Material in kleinere Stücke zu zerkleinern und diese aus dem Bohrloch zu entfernen. Bohrer gibt es in verschiedenen Formen und Größen, abhängig von der spezifischen Anwendung und der Art des Gesteins oder Bodens, der gebohrt wird.
Ventilsystem
Das Ventilsystem steuert den Druckluftstrom in den Hammer hinein und aus ihm heraus. Es besteht aus Einlass- und Auslassventilen, die sich zum richtigen Zeitpunkt öffnen und schließen, um den ordnungsgemäßen Betrieb des Hammers sicherzustellen. Das Ventilsystem besteht in der Regel aus hochwertigen Materialien, um den hohen Drücken und Temperaturen im Betrieb standzuhalten.
Zylinder
Der Zylinder ist das Gehäuse, das den Kolben und das Ventilsystem enthält. Es sorgt für eine abgedichtete Umgebung, in der sich der Kolben hin und her bewegen kann, und trägt außerdem dazu bei, den Druckluftstrom zu leiten. Der Zylinder besteht typischerweise aus hochfestem Stahl, um den hohen Kräften und Belastungen standzuhalten, die während des Betriebs entstehen.
Bit-Sub
Das Bohrer-Unterteil ist die Komponente, die den Bohrer mit dem Hammerkörper verbindet. Es stellt eine sichere Verbindung zwischen den beiden Bauteilen her und ermöglicht die Übertragung der Schlagenergie vom Kolben auf die Bohrkrone. Der Meißelunterteil besteht typischerweise aus hochfestem Stahl, um den hohen Kräften und Belastungen standzuhalten, die während des Betriebs entstehen.
Faktoren, die die Leistung von DTH-Hämmern beeinflussen
Mehrere Faktoren können die Leistung eines DTH-Hammers beeinflussen, darunter:
Luftdruck
Der Luftdruck ist einer der wichtigsten Faktoren, die die Leistung eines DTH-Hammers beeinflussen. Ein höherer Luftdruck führt im Allgemeinen zu einer höheren Schlagenergie und schnelleren Bohrgeschwindigkeiten. Ein zu hoher Luftdruck kann jedoch auch zu übermäßigem Verschleiß der Hammerkomponenten führen und deren Lebensdauer verkürzen.
Luftdurchsatz
Der Luftdurchsatz ist ein weiterer wichtiger Faktor, der die Leistung eines DTH-Hammers beeinflusst. Um sicherzustellen, dass der Hammer effizient und effektiv arbeitet, ist ein ausreichender Luftdurchsatz erforderlich. Wenn der Luftdurchsatz zu niedrig ist, kann der Hammer möglicherweise nicht genügend Schlagenergie erzeugen, was zu langsameren Bohrgeschwindigkeiten führt.
Gesteinstyp
Auch die Art des zu bohrenden Gesteins kann einen erheblichen Einfluss auf die Leistung eines DTH-Hammers haben. Härtere Steine erfordern zum Brechen mehr Schlagenergie, was möglicherweise einen höheren Luftdruck und einen größeren Hammer erfordert. Weicheres Gestein hingegen erfordert möglicherweise weniger Schlagenergie und einen kleineren Hammer.
Bohrerdesign
Auch das Design des Bohrers kann die Leistung eines DTH-Hammers beeinflussen. Verschiedene Bohrerdesigns eignen sich für unterschiedliche Gesteinsarten und Bohranwendungen. Beispielsweise wird ein Knopfbohrer typischerweise zum Bohren in hartem Gestein verwendet, während ein Meißelbohrer eher zum Bohren in weichem Gestein geeignet ist.
Arten von DTH-Hämmern
Auf dem Markt sind verschiedene Arten von DTH-Hämmern erhältlich, die jeweils für bestimmte Anwendungen und Betriebsbedingungen konzipiert sind. Zu den häufigsten Arten von DTH-Hämmern gehören:
DTH-Hämmer mit niedrigem Luftdruck
DTH-Hämmer mit niedrigem Luftdruck sind für den Betrieb bei relativ niedrigen Luftdrücken ausgelegt, typischerweise zwischen 5 und 10 bar. Diese Hämmer eignen sich zum Bohren in weichem bis mittelhartem Gestein und werden häufig im Bauwesen und bei geothermischen Bohranwendungen eingesetzt.
DTH-Hämmer mit mittlerem Luftdruck
DTH-Hämmer mit mittlerem Luftdruck sind für den Betrieb bei Luftdrücken zwischen 10 und 15 bar ausgelegt. Diese Hämmer eignen sich zum Bohren in mittlerem bis hartem Gestein und werden häufig im Bergbau und in Steinbrüchen eingesetzt.
DTH-Hämmer mit hohem Luftdruck
Hochdruck-DTH-Hämmer sind für den Betrieb bei Luftdrücken über 15 bar ausgelegt. Diese Hämmer eignen sich zum Bohren in sehr hartem Gestein und werden häufig bei Tiefbohranwendungen wie der Öl- und Gasexploration eingesetzt.

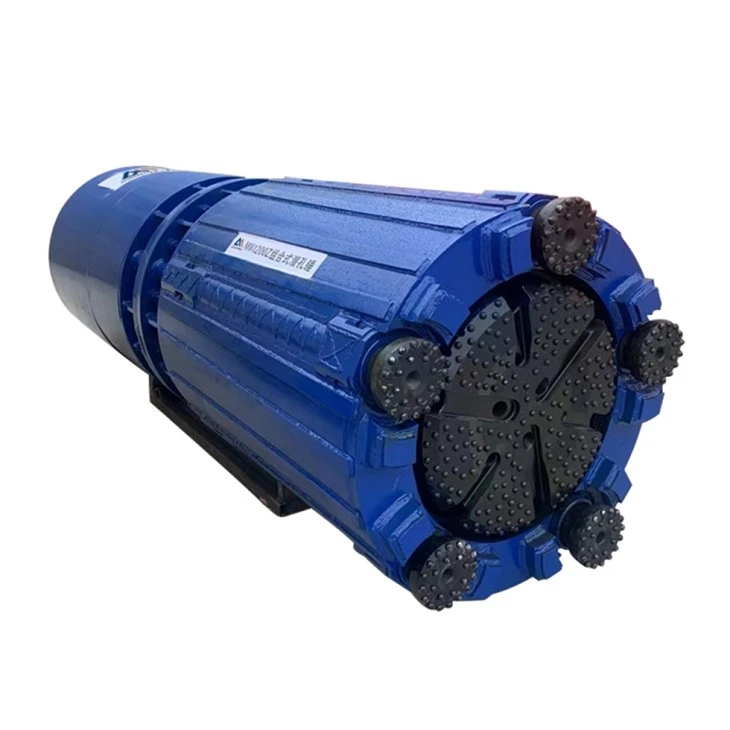

Cluster-DTH-Bohrhämmer
Cluster-DTH-Bohrhämmer sind für den gleichzeitigen Einsatz mehrerer Hämmer konzipiert und ermöglichen so ein schnelleres und effizienteres Bohren. Diese Hämmer werden häufig bei großen Bergbau- und Bauprojekten eingesetzt.
Abschluss
Zusammenfassend lässt sich sagen, dass DTH-Hämmer leistungsstarke und effiziente Werkzeuge sind, die in der Bohrindustrie weit verbreitet sind. Durch die Umwandlung von Druckluft in mechanische Energie sind diese Hämmer in der Lage, wiederholte Schläge auf den Bohrer auszuüben, das Gestein oder den Boden aufzubrechen und die Herstellung von Bohrlöchern zu ermöglichen. Um den richtigen Hammer für Ihre spezifische Anwendung auszuwählen und optimale Bohrergebnisse sicherzustellen, ist es wichtig zu verstehen, wie DTH-Hämmer funktionieren und welche Faktoren ihre Leistung beeinflussen.
Als führender Anbieter von DTH-Hämmern bieten wir eine breite Palette hochwertiger DTH-Hämmer an, um den Anforderungen unserer Kunden gerecht zu werden. Egal, ob Sie einen Hammer mit niedrigem Luftdruck zum Bohren in weichem Gestein oder einen Hammer mit hohem Luftdruck zum Bohren in hartem Gestein suchen, wir haben die richtige Lösung für Sie. Wenn Sie Fragen haben oder mehr über unsere Produkte erfahren möchten, zögern Sie nicht, uns zu kontaktieren. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten und Sie beim Erreichen Ihrer Bohrziele zu unterstützen.
Referenzen
- Redmond, RW (2008). Bohrtechnik. Gulf Professional Publishing.
- Teale, AW (1965). Das Konzept der spezifischen Energie beim Gesteinsbohren. International Journal of Rock Mechanics and Mining Sciences & Geomechanics Abstracts, 2(2), 135-143.
