Wie arbeitet ein Diverter -System auf einem Bohrgerät?

Ein Diverter -System ist eine entscheidende Komponente eines Bohrgeräts, insbesondere wenn es darum geht, die Sicherheit und Effizienz des Bohrvorgangs zu gewährleisten. Als führender Lieferant von Bohrgeräten verstehen wir die Vor- und Nachteile, wie diese Systeme funktionieren und ihre Bedeutung in der Branche. In diesem Blog -Beitrag befassen wir uns mit der Funktionsweise eines Diverter -Systems auf einem Bohrgerät und untersuchen seine Komponenten, Funktionen und Wichtigkeiten.

Die Grundlagen verstehen

Bevor wir uns mit den Details der Funktionsweise eines Diverter -Systems befassen, ist es wichtig, seinen grundlegenden Zweck zu erfassen. Ein Diverter -System ist so konzipiert, dass sie die Bohrflüssigkeit, die Bohrflüssigkeiten oder einen unerwünschten Druck von Druck und Flüssigkeiten vom Bohrstoffboden und in einen sicheren Entladungsbereich schnell und effizient umleiten. Dies ist besonders wichtig in Situationen, in denen ein Kick - ein unerwarteter Zustrom von Formationsflüssigkeiten in das Bohrloch - auftritt. Durch die Umleitung dieser Flüssigkeiten hilft das Diverter -System dazu, potenziell gefährliche Situationen wie Blowouts zu verhindern, die erhebliche Schäden am Rig, Schäden für Personal und Umweltkatastrophen verursachen können.

Komponenten eines Diverter -Systems

Ein typisches Diverter -System besteht aus mehreren Schlüsselkomponenten, die jeweils eine wichtige Rolle in seinem Betrieb spielen.

• Diverter -Ventil: Dies ist das Herz des Diverter -Systems. Das Auslöserventil ist ein großes, hohes Druckventil, das schnell betätigt werden kann, um den Flüssigkeitsfluss umzuleiten. Es befindet sich normalerweise unter dem Drehtisch auf dem Bohrgerät. Wenn ein Tritt erkannt wird oder Flüssigkeiten abgeleitet werden müssen, kann das Umlebungsventil geöffnet werden, damit die Flüssigkeiten durch einen anderen Weg fließen können.
• Betätigungsmechanismus: Das Auslöserventil muss schnell geöffnet und geschlossen werden. Dies wird durch einen Betätigungsmechanismus erreicht, der entweder hydraulisch, pneumatisch oder elektrisch sein kann. Die hydraulische Betätigung wird häufig aufgrund seiner hohen Leistung und Zuverlässigkeit verwendet. Das Betätigungssystem ist an ein Bedienfeld auf dem Bohrstoffboden angeschlossen, sodass der Bohrer das Diverter -Ventil bei Bedarf bedienen kann.
• Leitungsleitungen: Sobald die Flüssigkeiten vom Auslöserventil umgeleitet werden, müssen sie sicher vom Rig entfernt werden. Die Entladungsleitungen sind große Rohre mit Durchmesser, die die umgeleiteten Flüssigkeiten in einen festgelegten Entladungsbereich wie eine Reservegrube oder ein Eindämpfergefäß tragen. Diese Linien sind so ausgelegt, dass sie ein hohes Volumen und hohe Druckflüssigkeitsstrom verarbeiten.
• Druckentlastungsgeräte: Um eine Überdrucken im Diverter -System zu verhindern, werden Druckentlastungsgeräte wie Druckentlastungsventile installiert. Diese Ventile öffnen sich automatisch, wenn der Druck im System eine vor- und festgelegte Grenze überschreitet, wodurch überschüssigen Druck freigesetzt und die Komponenten des Diverter -Systems geschützt werden.

Wie das Diverter -System funktioniert

Der Betrieb eines Diverter -Systems kann in mehrere Schritte unterteilt werden:

Normale Bohrvorgänge

Während des normalen Bohrens bleibt das Auslöserventil geschlossen. Bohrflüssigkeit, auch als Schlamm bekannt, wird die Bohrkette durch das Bohrer und den Ring (den Raum zwischen der Bohrkette und der Wellbore -Wand) umzirkuliert. Der Schlamm dient mehreren Zwecken, einschließlich des Abkühlens des Bohrbits, des Tragens von Stecklingen an die Oberfläche und der Aufrechterhaltung des hydrostatischen Drucks im Bohrloch, um den Zustrom von Formationsflüssigkeiten zu verhindern.

Erkennung eines Kicks

Ein Tritt tritt auf, wenn der Druck in der Bildung höher ist als der hydrostatische Druck der Bohrflüssigkeit im Bohrloch. Dies kann mit verschiedenen Mitteln erkannt werden, wie z. Sobald ein Kick erkannt wurde, ergriffen der Bohrer sofort Maßnahmen, um das Umlebungssystem zu aktivieren.

Aktivierung des Diverter -Systems

Der Bohrer aktiviert den Betätigungsmechanismus des Umlebungsventils über das Bedienfeld auf dem Bohrstoffboden. Das Betätigungssystem, ob hydraulisch, pneumatisch oder elektrisch, öffnet schnell das Auslöserventil. Wenn sich das Ventil öffnet, wird der Flüssigkeitsfluss im Bohrloch vom normalen Zirkulationspfad zu den Entladungsleitungen umgeleitet.

Umleiten der Flüssigkeiten

Die umgeleiteten Flüssigkeiten, zu denen Bohrschlamm, Formationsflüssigkeiten wie Öl, Gas oder Wasser gehören können, fließen durch das offene Dauerventil und in die Entladungsleitungen. Die Entladungsleitungen tragen die Flüssigkeiten vom Bohrstoffboden bis zu einem sicheren Ort. Die Druckentlastungsgeräte im System stellen sicher, dass der Druck im Diverter -System während dieses Prozesses innerhalb sicherer Grenzen bleibt.

Überwachung und Kontrolle

Während des gesamten Betriebs des Diverter -Systems überwacht der Bohrer kontinuierlich den Druck, die Durchflussrate und andere Parameter des Systems. Auf diese Weise kann der Bohrer nach Bedarf Anpassungen vornehmen, z. B. das Schließen des Diverter -Ventils, sobald der Kick gesteuert wurde, oder die Durchflussrate über die Entladungsleitungen einzustellen.

Bedeutung des Diverter -Systems

Das Devolpersystem ist aus mehreren Gründen von größter Bedeutung für Bohrvorgänge:

• Sicherheit: Die Hauptfunktion des Diverter -Systems besteht darin, das Rig und sein Personal vor den Gefahren zu schützen, die mit Tritten und Ausbläsern verbunden sind. Indem die Flüssigkeiten schnell vom Bohrstoffboden abgeleitet werden, verringert dies das Risiko von Explosionen, Bränden und anderen gefährlichen Situationen.
• Umweltschutz: Die Umleitung der Flüssigkeiten in einen sicheren Entladungsbereich verhindern die Freisetzung schädlicher Substanzen in die Umwelt. Dies ist besonders wichtig bei Offshore -Bohrungen, bei denen ein Blowout einen erheblichen Einfluss auf das Meeresökosystem haben kann.
• Ausrüstungsschutz: Ein Kick kann hohe Druckstöcke im Bohrloch verursachen, wodurch die Bohrgeräte beschädigt werden können. Das Auslagerungssystem hilft, dieses Risiko zu mildern, indem die Flüssigkeiten umgeleitet und den Druck auf die Geräte reduziert werden.

Verschiedene Arten von Bohrgeräten und Diverter -Systemen

In unserem Unternehmen bieten wir eine breite Palette von Bohrgeräten an, die jeweils ihre eigenen spezifischen Anforderungen an den Umlebnissystem haben. Zum Beispiel,Tiefes Brunnenbohrgerätsind für das Bohren von tiefen Brunnen ausgelegt, bei denen die Druck- und Temperaturbedingungen extremer sind. Diese Rigs erfordern Diverter -Systeme, die einen hohen Druck und einen hohen Volumenflüssigkeitsstrom verarbeiten können.

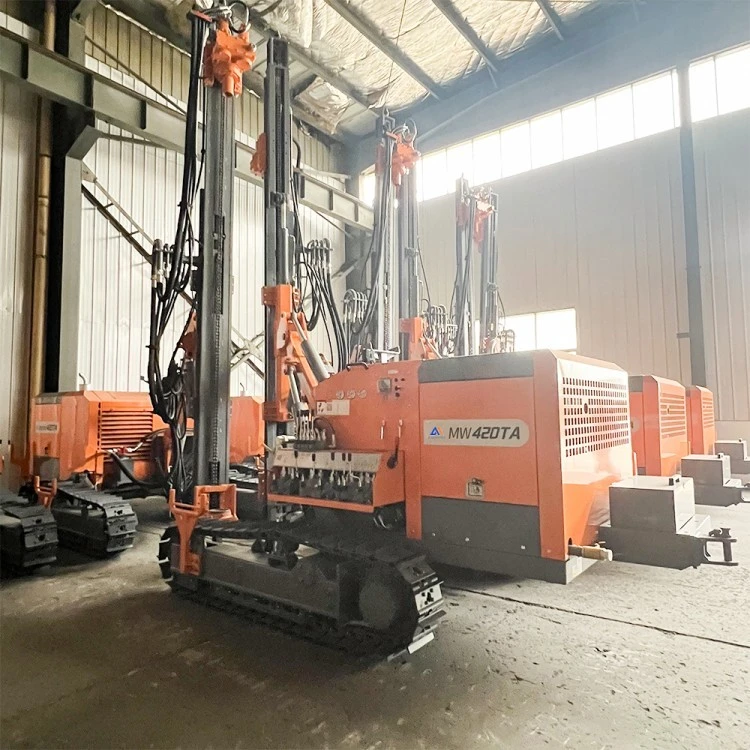

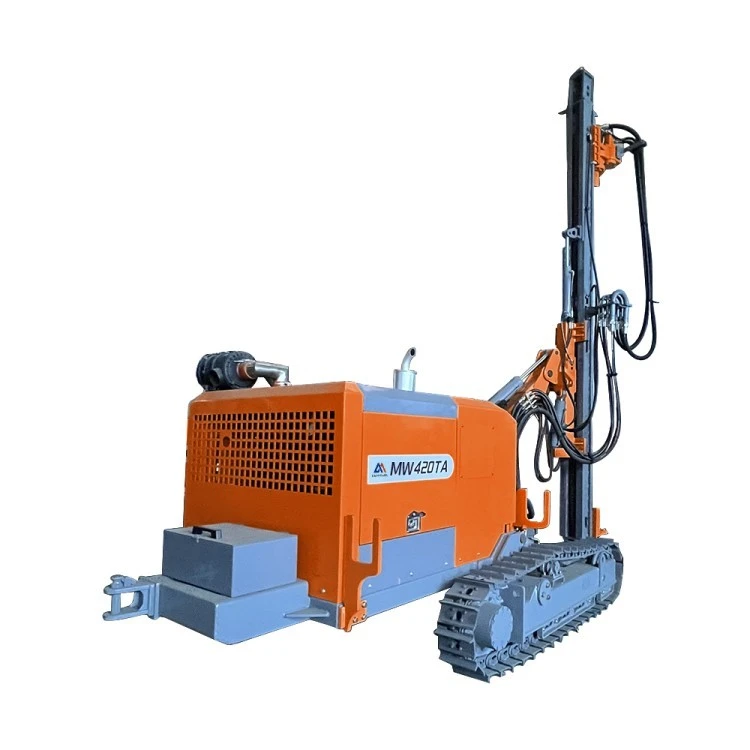

Auf der anderen Seite,DTH -BohrgerätUndDas Lochbohrgerät hinunterwerden in verschiedenen Anwendungen verwendet, wie z. B. offener Pit -Mining und unterirdische Bohrungen. Die Ausleitungssysteme für diese Rigs sind so konzipiert, dass sie den spezifischen Anforderungen dieser Anwendungen entsprechen, z.

Abschluss

Zusammenfassend ist das Diverter -System ein wesentlicher Bestandteil eines Bohrgeräts. Der ordnungsgemäße Betrieb ist für die Sicherheit, Effizienz und den Umweltschutz von Bohrvorgängen von entscheidender Bedeutung. Als Lieferant von Bohrgeräten sind wir bestrebt, hochwertige Diverter -Systeme bereitzustellen, die den Bedürfnissen unserer Kunden entsprechen. Ob Sie auf dem Markt für a sindTiefes Brunnenbohrgerät, ADTH -Bohrgerät, oder aDas Lochbohrgerät hinunterWir haben das Know -how und die Produkte, um sicherzustellen, dass Ihre Bohrvorgänge sicher und erfolgreich sind.

Wenn Sie mehr über unsere Bohrgeräte und Diverter -Systeme erfahren möchten oder Ihre spezifischen Anforderungen diskutieren möchten, laden wir Sie ein, uns zu einer detaillierten Konsultation und Beschaffungsdiskussion zu kontaktieren. Unser Expertenteam ist bereit, Sie dabei zu unterstützen, die besten Lösungen für Ihre Bohranforderungen zu finden.

Referenzen

• API RP 53, Empfohlene Praxis für Ausrüstungsausrüstungssysteme für Blowout -Prävention für Bohrbrunnen, American Petroleum Institute.
• Bourgoyne AT, et al. Angewandte Bohrtechnik, Society of Petroleum Engineers.
